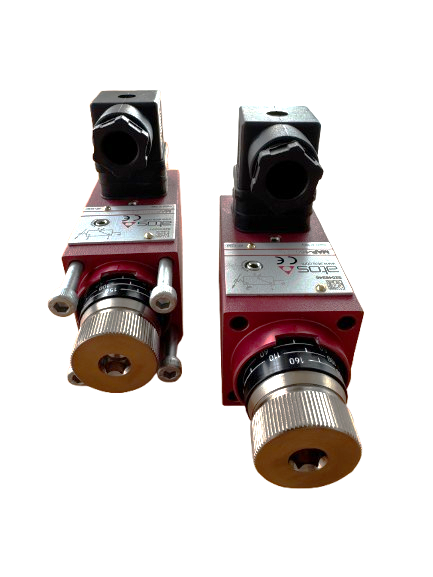

ATOS MAP Hydraulik-Druckschalter: Baureihe im Überblick

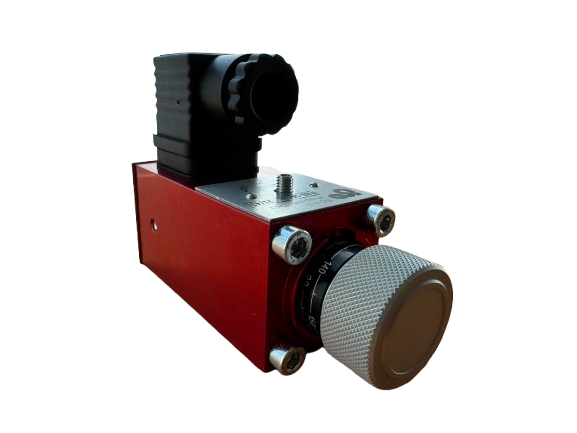

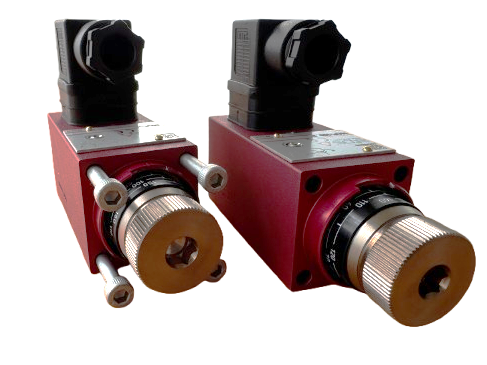

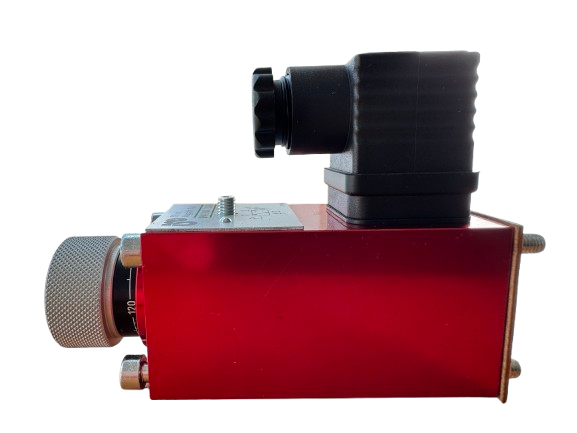

Die ATOS MAP Druckschalter sind hydroelektrische Druckschalter mit vergoldeten Mikroschalter-Kontakten. Die Schaltdruckdifferenz des ATOS MAP ist konstruktiv festgelegt und nicht einstellbar. Fest heißt dabei nicht, dass sie über den gesamten Einstellbereich denselben Wert hat: Sie wächst mit steigendem Schaltdruck, und zwar innerhalb jedes einzelnen MAP-Typs. Die genauen Werte sind den Diagrammen der Atos-Tabelle D250 zu entnehmen.
Sie eignen sich zuverlässig für Hydraulikpressen, Werkzeugmaschinen, Kunststoff- und Druckgießmaschinen sowie mobile Arbeitsmaschinen.
Alle fünf Typen der MAP-Serie hält 24hydraulik in der Standardausführung ab Lager in Bonn: MAP-40, MAP-80, MAP-160, MAP-320 und MAP-630. Sonderausführungen der Baureihe werden auf Bestellung beschafft.
Wenn Sie einen ATOS MAP Druckschalter ersetzen oder eine bestimmte Ausführung anfragen möchten, senden Sie uns die vollständige Typenbezeichnung oder ein Foto des Typenschilds. Wir prüfen Verfügbarkeit, Preis und Lieferzeit und antworten in der Regel innerhalb von 24 Stunden.
ATOS MAP-Typen - Druckstufen und Schaltbereiche bei 24hydraulik
ATOS MAP-40 — Schaltbereich 5 bis 40 bar
Der MAP-40 ist der Niederdrucktyp der MAP-Serie. Der Einstellbereich von 5 bis 40 bar eignet sich für Vorspann- und Steuerdrucküberwachung sowie für Anwendungen mit geringem Systemdruck. Der MAP-40 ist ab Lager Bonn lieferbar; den Preis sehen Sie am Artikel im Shop.

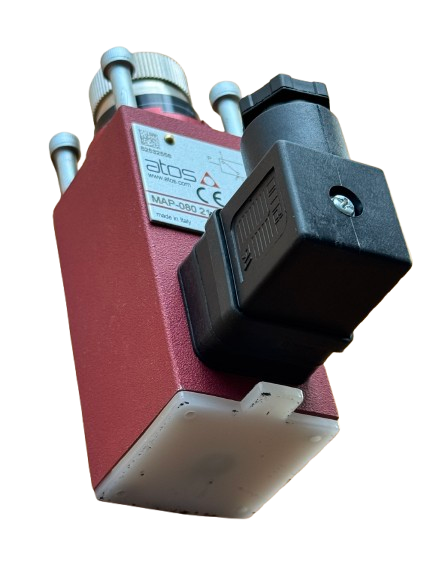

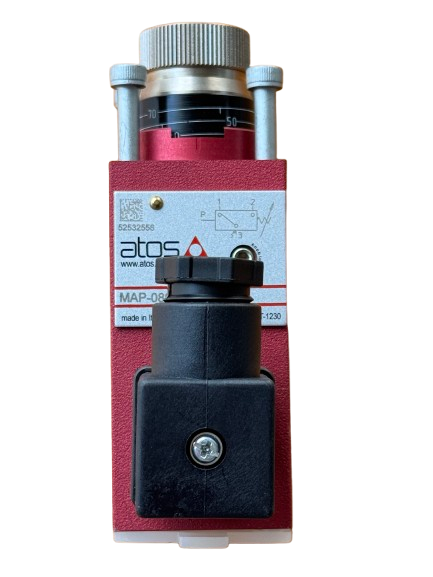

ATOS MAP-80 — Schaltbereich 7 bis 80 bar
Der MAP-80 deckt den Bereich von 7 bis 80 bar ab und wird in mittleren Hydrauliksystemen sowie zur Überwachung von Vorsteuerkreisen eingesetzt. Der MAP-80 ist ab Lager Bonn lieferbar; den Preis sehen Sie am Artikel im Shop.

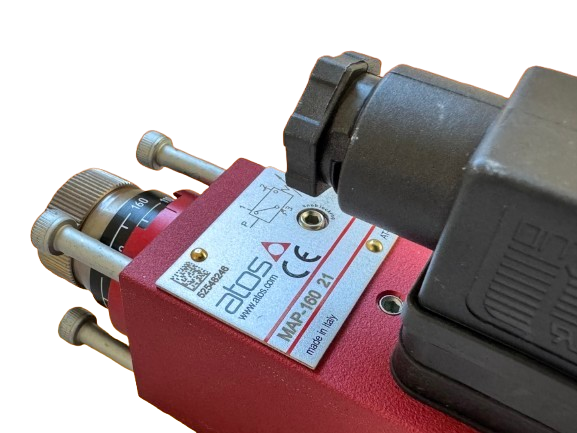

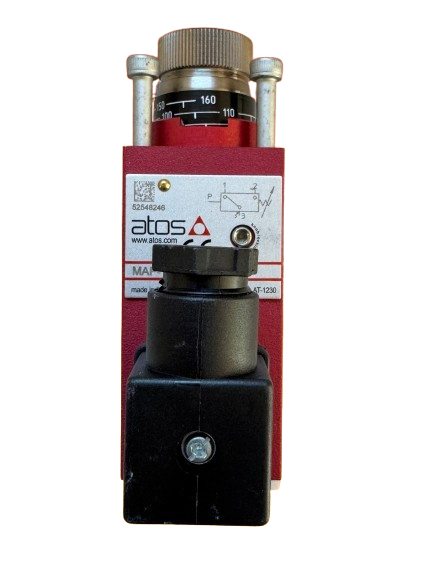

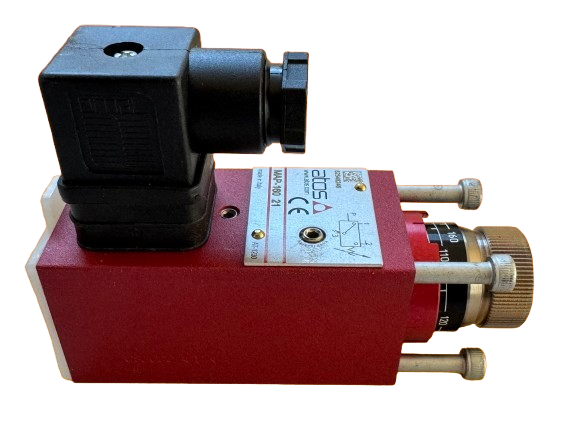

ATOS MAP-160 — Schaltbereich 10 bis 160 bar
Der MAP-160 ist der meistgefragte Typ der Serie. Mit einem Einstellbereich von 10 bis 160 bar deckt er den Standarddruckbereich der Industriehydraulik ab. Der MAP-160 ist ab Lager Bonn lieferbar; den Preis sehen Sie am Artikel im Shop.

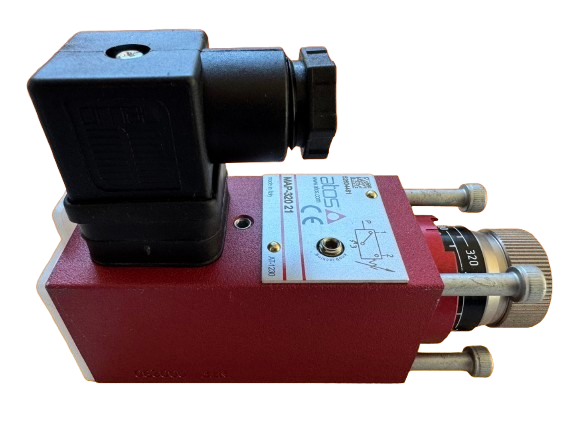

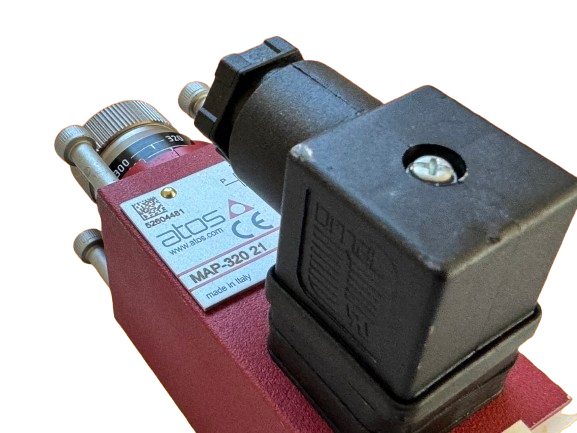

ATOS MAP-320 — Schaltbereich 30 bis 320 bar
Der MAP-320 ist für Hochdrucksysteme ausgelegt und deckt den Einstellbereich von 30 bis 320 bar ab. Typische Einsatzgebiete sind Pressen, Spritzgießmaschinen und Werkzeugmaschinen mit hohem Systemdruck. Der MAP-320 ist ab Lager Bonn lieferbar; den Preis sehen Sie am Artikel im Shop.

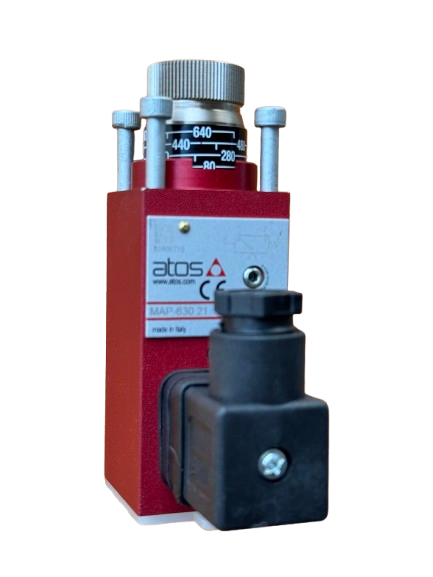

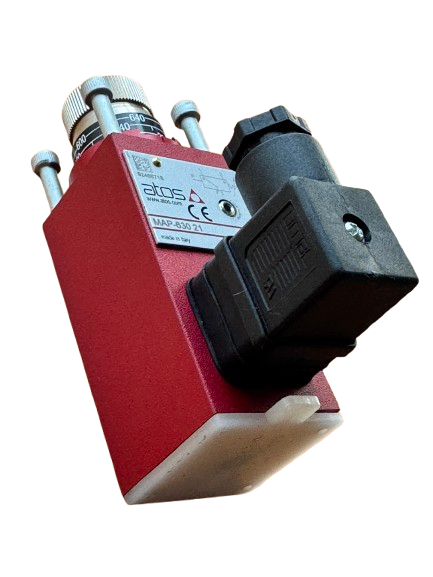

ATOS MAP-630 — Schaltbereich 50 bis 630 bar
Der MAP-630 ist der Hochdrucktyp der Serie mit einem Einstellbereich von 50 bis 630 bar. Er wird in Hochdruckprüfständen und Pressenhydraulik eingesetzt. Der MAP-630 ist ab Lager Bonn lieferbar; den Preis sehen Sie am Artikel im Shop.
Eine Gegenüberstellung aller lagernden Druckschalter nach Schaltbereich finden Sie in der Übersicht Hydraulik-Druckschalter.
Den passenden MAP-Typ nach Druckbereich auswählen
Maßgeblich für die Typwahl ist der Druck, bei dem geschaltet werden soll, nicht der Systemdruck der Anlage. Der Schaltpunkt sollte möglichst in der Mitte des Einstellbereichs liegen: Ein Schaltpunkt von 120 bar wird deshalb besser mit dem MAP-160 als mit dem MAP-320 realisiert, obwohl beide den Wert abdecken. Liegt der gewünschte Schaltpunkt am Rand zweier Bereiche, ist der Typ mit dem höheren Bereich die sichere Wahl, weil der Abstand zum maximalen Betriebsdruck größer bleibt.
Einbau, Anschluss und Einbaulage
Der ATOS MAP kann in beliebiger Einbaulage montiert werden. Der elektrische Anschluss stellt sowohl einen Öffner- als auch einen Schließerkontakt zur Verfügung, sodass sich der Schalter je nach Steuerungslogik als Ruhe- oder Arbeitsstromkreis einbinden lässt. Der hydraulische Anschluss richtet sich nach der gewählten Ausführung; die Adapterausführung BFM-06 hat ein Anschlussgewinde G 1/4.
Technische Eckdaten der ATOS MAP-Serie

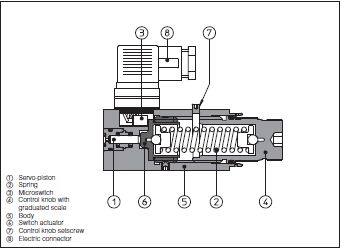

•Bauart: Hydroelektrischer Druckschalter mit mechanischer Feder und Mikroschalter
•Schaltfunktion: 1 Wechsler (NO/NC/COM)
•Maximaler Betriebsdruck: 630 bar
•Umgebungstemperatur: -30°C bis +70°C
•Fluidtemperatur Standard (NBR): -20°C bis +70°C
•Fluidtemperatur Option /PE (FPM): -20°C bis +80°C
•Lebensdauer elektrisch: mehr als 1.000.000 Schaltungen
•Lebensdauer mechanisch: mehr als 10.000.000 Schaltungen
•Gehäuse: Aluminium, eloxiert
•Elektrischer Anschluss: DIN 43650 Stecker (Pg 11) oder Kabeleinführung
Elektrische Eigenschaften
•Schaltfunktion: 1 Wechsler (NO/NC/COM)
•Nennspannung: 125 V AC / 60 V DC
•Nennstrom: 7 A (ohmsche Last AC), 5 A (induktive Last AC), 3 A (DC)
•Schutzart: IP 65 (nach DIN EN 60529)
•Elektrischer Anschluss: DIN 43650 Stecker (Pg 11)
Fettgedruckte Unterüberschrift:Dichtungsoptionen
•Standard: NBR-Dichtungen, Fluidtemperatur -20°C bis +70°C
•Option /PE: FPM-Dichtungen für aggressive Medien, Fluidtemperatur -20°C bis +80°C
Günstige Alternative:
ISO-Druckschalter IPNB
Als kostengünstigere Alternative zum ATOS MAP bieten wir bei 24hydraulik auch den ISO-Druckschalter IPNB-160/A (Einstellbereich 12–160 bar, als Ersatz für MAP-160) und den IPNB-350/A (Einstellbereich 30–350 bar, als Ersatz für MAP-320) an. Wenn Sie unsicher sind, welcher Druckschalter für Ihre Anwendung geeignet ist, senden Sie uns die Typenbezeichnung oder ein Foto des Typenschilds – wir prüfen die Kompatibilität kostenlos.
IPNB-160/A 12-160 bar statt MAP-160
IPNB-350/A 30-350 bar statt MAP-320
Warum ATOS MAP Druckschalter bei 24hydraulik kaufen?
- Alle fünf MAP-Typen ab Lager - Umfangreiches Lager aller MAP‑Druckbereiche und Adapter – meist sofort versandbereit.
- Original ATOS Qualität
- Schnelle Lieferung deutschlandweit - Versand innerhalb 24h, zuverlässige Zustellung in Deutschland und Europa.
- Technische Fachberatung
- Faire Industriepreise - Attraktive Konditionen für Maschinenbauer, Servicebetriebe und Industriekunden.
- Komplettes Zubehör‑Sortiment - Adapter, Verschraubungen und Anschlussplatten bei Bedarf aus einer Hand.
- Unkomplizierte Bestellung - Online‑Shop ohne Registrierungszwang, transparente Preise, sichere Zahlung
ATOS Hydraulik MAP-40 Druckschalter | 5-40 bar | 00066
169.00€
ATOS Hydraulik MAP-80 Druckschalter | 7-80 bar | 00067
169.00€
ATOS Hydraulik MAP-160 Druckschalter | 10-160 bar | 00013
169.00€
ATOS Hydraulik MAP-320 Druckschalter | 30-320 bar | 00014
169.00€
ATOS Hydraulik MAP-630 Druckschalter | 50-630 bar | 00068
169.00€
Häufige Fragen zu ATOS MAP Druckschaltern - FAQ
Was ist der Unterschied zwischen den ATOS MAP-Typen MAP-40, MAP-80, MAP-160, MAP-320 und MAP-630?
Die fünf ATOS MAP-Typen unterscheiden sich ausschließlich in ihrem einstellbaren Druckbereich. MAP-40 deckt 5–40 bar ab, MAP-80 den Bereich 7–80 bar, MAP-160 den Bereich 10–160 bar, MAP-320 den Bereich 30–320 bar und MAP-630 den Bereich 50–630 bar. Alle fünf Typen haben denselben mechanischen Aufbau, den vergoldeten Mikroschalter-Kontakt und einen maximalen Betriebsdruck von 630 bar. Die Wahl des richtigen Typs richtet sich ausschließlich nach dem Betriebsdruck des Hydrauliksystems.
Was bedeutet "feste Hysterese" beim ATOS MAP Druckschalter?
Feste Hysterese bedeutet, dass der Druckunterschied zwischen dem Einschaltdruck beim Druckanstieg und dem Ausschaltdruck beim Druckabfall konstruktiv festgelegt und nicht einstellbar ist. Atos bezeichnet die MAP-Serie im Datenblatt D250 selbst als Druckschalter mit fester Schaltdruckdifferenz. Fest heißt dabei nicht, dass die Differenz über den ganzen Einstellbereich denselben Wert hat: Sie wächst mit steigendem Schaltdruck, und das innerhalb jedes einzelnen MAP-Typs. Die genauen Werte sind den Diagrammen der Atos-Tabelle D250 zu entnehmen, in denen die Schaltdruckdifferenz in bar über dem eingestellten Schaltdruck in bar aufgetragen ist. Die Schaltdruckdifferenz verhindert, dass der Schalter bei kleinen Druckschwankungen um den Schaltpunkt herum ständig hin- und herschaltet. Laut Atos kann sie größer werden, wenn sich die Reinheitsklasse der Hydraulikflüssigkeit verschlechtert: Schaltet ein eingebauter MAP mit erkennbar größerem Abstand als früher, ist deshalb zuerst der Zustand des Öls zu prüfen.
Welche Anschlussmöglichkeiten bietet der ATOS MAP Druckschalter?
Der ATOS MAP Druckschalter kann auf vier verschiedene Arten angeschlossen werden: Direktmontage mit 4 Schrauben M5 direkt am Ventilblock, Adaptermontage für Gewindeanschlüsse von G1/4" bis G1¼", Montage auf ISO 4401 CETOP-03 und CETOP-05 Anschlussplatten sowie In-Line-Montage für Rohrleitungen. Die Option /E ermöglicht die Zusammenführung des gemeinsamen Anschlusses auf Pin 1. Für Anwendungen mit aggressiven Medien steht die Option /PE mit FPM-Dichtungen zur Verfügung.
Kann der ATOS MAP Druckschalter als Ersatz für andere Druckschalter verwendet werden?
Der ATOS MAP Druckschalter kann in vielen Fällen als Ersatz für mechanische Druckschalter anderer Hersteller eingesetzt werden, sofern der Druckbereich, die Flanschgeometrie und die elektrischen Anforderungen übereinstimmen. Bei 24hydraulik bieten wir als günstigere Alternative auch den ISO-Druckschalter IPNB-160/A (12–160 bar, statt MAP-160) und den IPNB-350/A (30–350 bar, statt MAP-320) an. Wenn Sie unsicher sind, ob ein MAP-Druckschalter Ihre vorhandene Einheit ersetzen kann, senden Sie uns bitte die Typenbezeichnung oder ein Foto des Typenschilds – wir prüfen die Kompatibilität kostenlos.
Wie kann ich einen ATOS MAP Druckschalter bei 24hydraulik bestellen?
Sie können alle fünf ATOS MAP-Typen direkt über unseren Online-Shop bestellen. Alternativ senden Sie uns per E-Mail die gewünschte Typenbezeichnung (z. B. MAP-160 oder MAP-320/E) sowie die benötigte Stückzahl. Wir prüfen Verfügbarkeit, Preis und Lieferzeit und antworten in der Regel innerhalb von 24 Stunden mit einem verbindlichen Angebot. Bei 24hydraulik erhalten Sie ausschließlich Original-ATOS-Komponenten.
ATOS MAP Hydraulik-Druckschalter direkt bestellen oder anfragen
Alle fünf Modelle der MAP-Serie sind ab Lager bei 24hydraulik.de verfügbar. Bestellen Sie direkt im Online Shop oder senden Sie uns Ihre Anfrage per E-Mail.
