HAWE DG 3 Druckschalter kaufen — DG 33, DG 34, DG 35, DG 36, DG 364, DG 365
Alle 6 Druckbereiche ab Lager | Versand innerhalb 24h | Eigene Einstellanleitung
Der HAWE DG 3 ist ein federbelasteter Kolbendruckschalter für den Einsatz in industriellen Hydrauliksystemen. Die Baureihe deckt mit sechs Modellen den gesamten Druckbereich von 4 bis 700 bar ab — von Niederdruck-Anwendungen in der Mobilhydraulik bis zu Hochdrucksystemen in Pressen und Werkzeugmaschinen. Das Gehäuse aus Zinkdruckguss, der einstellbare Schaltpunkt und die kompakte Bauform machen den DG 3 zur Standardlösung im deutschen Maschinenbau.
Bei 24hydraulik.de führen wir alle sechs Modelle der DG 3-Serie ab Lager. Online-Bestellungen werden noch am gleichen Tag bearbeitet und versandt. Für die Einstellung des Schaltpunkts stellen wir Ihnen zusätzlich zur offiziellen HAWE-Dokumentation eine eigene Quick-Start-Anleitung zur Verfügung — kostenfrei zum Download.
Alle HAWE DG 3 Modelle — Druckbereiche und Einsatzgebiete
HAWE DG 33 —
Hochdruckschalter 200–700 bar
Der DG 33 ist das Hochdruckmodell der DG 3-Serie. Mit einem einstellbaren Schaltbereich von 200 bis 700 bar eignet er sich für Hydraulikpressen, Schmiedemaschinen und Hochdruckprüfstände. Die Artikelnummer lautet 75440010-00. Der DG 33 ist ab Lager lieferbar.
HAWE DG 34 —
Hochdruckschalter 100–400 bar
Der DG 34 deckt den Druckbereich von 100 bis 400 bar ab und ist die häufigste Wahl für Hydraulikaggregate in der Fertigungsindustrie. Er eignet sich für Spritzgießmaschinen, Hydraulikpressen und industrielle Steuerblöcke. Artikelnummer: 75440011-00. Ab Lager lieferbar.

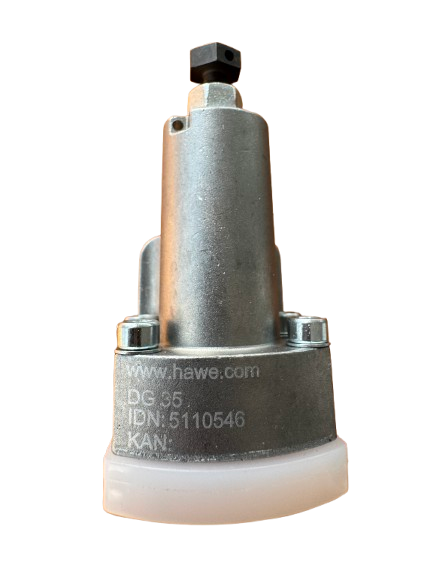

HAWE DG 35 —
Hochdruckschalter 20-250 bar
Der DG 35 ist das meistverkaufte Modell der DG 3-Serie. Der Schaltbereich von 20 bis 250 bar deckt den Standarddruckbereich der meisten Industriehydrauliksysteme ab. Typische Einsatzgebiete: Werkzeugmaschinen, Hydraulikaggregate, Prüfstände. Artikelnummer: 75440012-00. Ab Lager lieferbar.

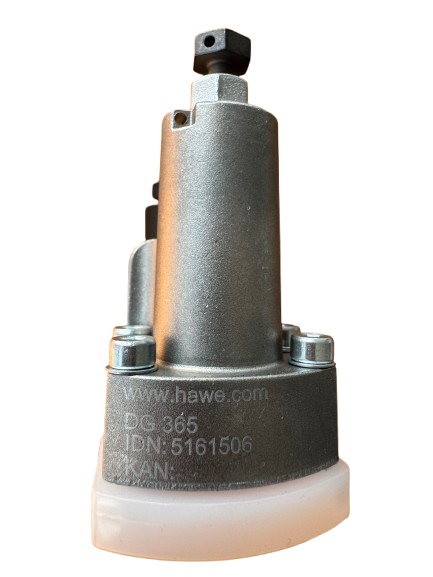

HAWE DG 365 —
Hochdruckschalter 12-170 bar
Der DG 365 schließt die Lücke zwischen Niederdruck und Mitteldruck. Mit einem Schaltbereich von 12 bis 170 bar eignet er sich für Hydrauliksteuerungen in der Mobilhydraulik, in Baumaschinen und in Hebetechnik-Anwendungen. Artikelnummer: 75440025-00. Ab Lager lieferbar.
HAWE DG 364 —
Hochdruckschalter 4-50 bar
Der DG 364 ist für Niederdruck-Anwendungen ausgelegt. Der Schaltbereich von 4 bis 50 bar macht ihn zur richtigen Wahl für Rücklauf- und Tankdrucküberwachung, für Filterüberwachung und für Anwendungen mit geringem Systemdruck. Artikelnummer: 7544-0014-00. Ab Lager lieferbar.
HAWE DG 36 —
Hochdruckschalter 4-12 bar
Der DG 36 ist das Niederdruckmodell der Serie für den Bereich 4 bis 12 bar. Er wird eingesetzt zur Überwachung von Tankdruck, Filterverschmutzung und Rücklaufdruck in Hydraulikaggregaten. Artikelnummer: 7544-0023-00. Ab Lager lieferbar.
HAWE DG 3 Druckschalter —
alle Modelle ab Lager bei 24hydraulik.de
DG 33, DG 34, DG 35, DG 36, DG 364 und DG 365 — alle sechs Modelle der HAWE DG 3-Serie sind ab Lager lieferbar. Versand innerhalb von 24 Stunden nach Deutschland und Europa. Bei Fragen zu Druckbereich, Einstellung oder Kompatibilität erreichen Sie uns per E-Mail.
HAWE DG 3 Druckschalter - Technische Eckdaten
- Bauart: federbelasteter Kolbendruckschalter
- Druckbereich gesamt: 4–700 bar (je nach Modell)
- Max. Betriebsdruck: 700 bar
- Schaltprinzip: mechanisch-elektrisch
- Anschluss: Plattenaufbau oder Rohrleitungsanschluss G 1/4 A
- Gehäuse: Zinkdruckguss
- Temperaturbereich: –25 °C bis +80 °C
- Medium: Hydrauliköl nach DIN 51524
- Gewicht: 0,3 kg
HAWE DG 3 einstellen — Montage-, Betriebs- und Einstellanleitungen
Für eine optimale Nutzung Ihrer HAWE DG 3 Druckschalter stellen wir Ihnen umfassende technische Informationen zur Verfügung.
Montage-, Betriebs- und Wartungshinweise für die korrekte Anwendung und Wartung der DG 3 Druckschalter.
Darüber hinaus bieten wir Ihnen eine exklusive 24hydraulik Quick-Start-Anleitung zum Druckschaltgerät DG 3 einstellen. Diese vereinfachte Einstellanleitung HAWE DG 3 hilft Ihnen, die Schaltpunkte schnell und präzise zu konfigurieren und mögliche Fehlerquellen zu vermeiden.
Alternative von 24hydraulik
Häufige Fragen zum HAWE DG 3 Druckschalter - FAQ
Wie stelle ich einen HAWE DG 3 Druckschalter ein?
Die Einstellung des Schaltpunkts erfolgt über eine Sechskantschraube am Gerät. Drehen Sie im Uhrzeigersinn, um den Schaltpunkt zu erhöhen, gegen den Uhrzeigersinn, um ihn zu senken. Eine detaillierte Schritt-für-Schritt-Anleitung finden Sie in unserer kostenlosen 24hydraulik Quick-Start-Anleitung zum Download. Für komplexe Einstellungen empfehlen wir zusätzlich das offizielle HAWE Datenblatt D5440.
Welches DG 3 Modell ist das richtige für meine Anwendung?
Die Modellwahl richtet sich nach dem Systemdruck Ihrer Anlage. Der DG 33 (200–700 bar) eignet sich für Hochdrucksysteme wie Pressen. Der DG 34 (100–400 bar) ist die Standardwahl für Hydraulikaggregate in der Fertigungsindustrie. Der DG 35 (20–250 bar) deckt den Standarddruckbereich der meisten Werkzeugmaschinen ab. Der DG 365 (12–170 bar) und DG 364 (4–50 bar) sind für Mittel- und Niederdruck-Anwendungen in der Mobilhydraulik ausgelegt. Der DG 36 (4–12 bar) überwacht Rücklauf- und Tankdruck.
Wann sollte ich einen HAWE DG 3 Druckschalter ersetzen?
Ein Austausch ist ratsam bei Undichtigkeiten am Gehäuse, bei unregelmäßiger Schaltcharakteristik (Schalten bei falschem Druck), bei mechanischer Beschädigung des Gehäuses oder nach Überschreiten des maximalen Betriebsdrucks von 700 bar. Wir führen alle Modelle ab Lager — bei Bedarf können Sie das defekte Modell direkt im Shop bestellen.
Kann der HAWE DG 3 mit älteren DG-Typen ausgetauscht werden?
Ja, der DG 3 ist mechanisch kompatibel zu den meisten baugleichen HAWE-Druckschaltern der Vorgängerbaureihen. Die Anschlussmaße (Plattenaufbau oder G 1/4 A) sind identisch. Bei Unsicherheiten zur Kompatibilität senden Sie uns bitte die Typennummer des vorhandenen Schalters — wir prüfen die Kompatibilität kostenlos.
Gibt es eine elektronische Alternative zum HAWE DG 3?
Ja, HAWE bietet mit dem DG 51 E einen elektronischen Druckschalter als Alternative. Der DG 51 E ermöglicht zwei unabhängig programmierbare Schaltpunkte und verfügt über eine IO-Link-Schnittstelle für die Einbindung in digitale Steuerungen. Die Einstellung erfolgt über Drucktasten statt Schraubverstellung. Sprechen Sie uns an, wenn Sie eine elektronische Lösung benötigen.
Sind HAWE DG 3 Druckschalter für Mobilhydraulik geeignet?
Ja, die Modelle DG 36 (4–12 bar), DG 364 (4–50 bar) und DG 365 (12–170 bar) sind für den Einsatz in der Mobilhydraulik ausgelegt. Der Temperaturbereich von –25 °C bis +80 °C und die robuste Zinkdruckguss-Bauweise machen den DG 3 geeignet für Baumaschinen, Kommunalfahrzeuge und Hebetechnik. Der Schaltpunkt ist vibrationsfest und bleibt auch unter Dauerbeanspruchung stabil.
HAWE DG 3 Druckschalter direkt bestellen oder anfragen
Alle sechs Modelle der HAWE DG 3-Serie sind ab Lager bei 24hydraulik.de verfügbar. Bestellen Sie direkt im Online Shop oder senden Sie uns Ihre Anfrage per E-Mail.
Sie bekommen innerhalb von 24 Stunden eine Rückmeldung!
