Bosch Rexroth HED 8 kaufen
Hydro-elektrischer Druckschalter bis 630 bar
Kolben-Druckschalter | Geräteserie 2X | 5 Druckstufen | Flansch-, Platten- und Rohrleitungseinbau
Max. Betriebsdruck — 630 bar
Druckstufen — 5 (50 / 100 / 200 / 350 / 630 bar)
Schaltgenauigkeit — < ±1 %
Schutzart — IP 65 / IP 67

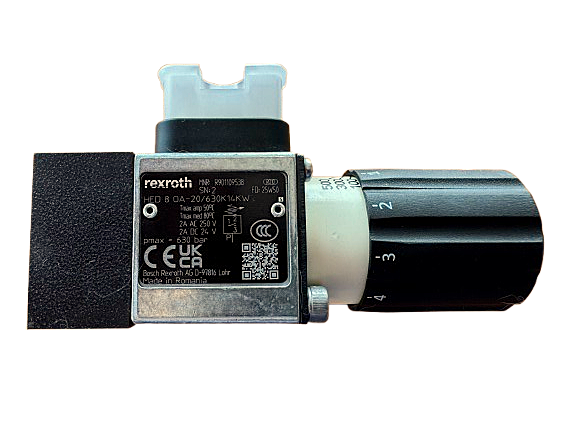

Bosch Rexroth HED 8 — Kolben-Druckschalter für hydraulische Steuerungen
Der Bosch Rexroth HED 8 ist ein hydro-elektrischer Kolben-Druckschalter der Geräteserie 2X. Er wandelt hydraulische Drucksignale in elektrische Schaltsignale um und ist für Betriebsdrücke bis 630 bar ausgelegt. Das Gerät besteht im Wesentlichen aus einem Gehäuse, einem Einbausatz mit Kolben, einer Druckfeder und einem elektrischen Mikroschalter. Der Kolben wird durch den anliegenden Hydraulikdruck gegen die Druckfeder gedrückt; bei Erreichen des eingestellten Schaltdrucks betätigt er den Mikroschalter. Der Mikroschalter verfügt über einen Öffner- und einen Schließerkontakt, die potenzialfrei schalten.
Der HED 8 ist in drei Einbauarten erhältlich: als Flanschanschluss (OH) nach ISO 16873 für die direkte Montage an Ventilblöcken, als Plattenaufbau (OP) auf Steuerplatten nach ISO 4401 mit der Möglichkeit zur Höhenverkettung, sowie als Rohrleitungseinbau (OA) mit G1/4-Anschluss nach DIN 3852-2. Der Schaltdruck ist stufenlos einstellbar; je nach Druckstufe stehen fünf Einstellbereiche von 5–50 bar bis 40–630 bar zur Verfügung. Die Schaltgenauigkeit beträgt weniger als ±1 % vom eingestellten Druck.
Anwendungsbereiche: Drucküberwachung in Hydrauliksystemen · Maschinensteuerungen · Pressen · Werkzeugmaschinen · Mobile Hydraulik
Druckstufen und Einstellbereiche bei 24hydraulik
Der HED 8 ist in fünf Druckstufen erhältlich. Jede Druckstufe deckt einen bestimmten Einstellbereich ab; innerhalb dieses Bereichs ist der Schaltdruck stufenlos einstellbar. Der maximale Betriebsdruck liegt bei den Druckstufen 50, 100 und 200 bar bei 350 bar (Überlastschutz); bei Druckstufe 350 bar bei 400 bar; bei Druckstufe 630 bar bei 630 bar.
Druckstufe 50 bar — Einstellbereich 5 bis 50 bar
Die Druckstufe 50 bar (Typencode-Suffix /50) ist für Anwendungen mit niedrigen Betriebsdrücken ausgelegt. Der Schaltdruck kann stufenlos zwischen 5 und 50 bar eingestellt werden. Diese Druckstufe ist CE- und UL-zugelassen und eignet sich für Steuerkreise mit geringem Systemdruck sowie für Überwachungsaufgaben in Niederdrucksystemen.
Druckstufe 100 bar — Einstellbereich 10 bis 100 bar
Die Druckstufe 100 bar (Typencode-Suffix /100) deckt den mittleren Niederdruckbereich ab. Der Schaltdruck ist zwischen 10 und 100 bar einstellbar. Diese Druckstufe ist CE- und UL-zugelassen. Typische Anwendungen sind Drucküberwachungen in Steuerkreisen und Vorsteuerkreisen.
Druckstufe 200 bar — Einstellbereich 15 bis 200 bar
Die Druckstufe 200 bar (Typencode-Suffix /200) ist eine der am häufigsten eingesetzten Druckstufen für industrielle Hydrauliksysteme. Der Schaltdruck ist zwischen 15 und 200 bar einstellbar. Diese Druckstufe ist CE- und UL-zugelassen und eignet sich für Werkzeugmaschinen, Pressen und Hydraulikaggregate.
Druckstufe 350 bar — Einstellbereich 25 bis 350 bar
Die Druckstufe 350 bar (Typencode-Suffix /350) ist für Hochdrucksysteme ausgelegt. Der Schaltdruck ist zwischen 25 und 350 bar einstellbar. Diese Druckstufe ist CE- und UL-zugelassen. Sie wird in Hochdruckpressen, Spritzgießmaschinen und anderen Hochdruckanwendungen eingesetzt.
Druckstufe 630 bar — Einstellbereich 40 bis 630 bar
Die Druckstufe 630 bar (Typencode-Suffix /630) ist die leistungsstärkste Ausführung des HED 8 und für Extremdruckanwendungen ausgelegt. Der Schaltdruck ist zwischen 40 und 630 bar einstellbar. Diese Druckstufe ist CE-zugelassen; eine UL-Zulassung liegt für diese Druckstufe nicht vor. Typische Einsatzgebiete sind Hochdruckpressen, Schmiedepressen und Hochdruckhydrauliksysteme. Bitte beachten Sie: Die Tieftemperatur-Dichtung MT ist für die Druckstufe 630 bar nicht verfügbar.
Modellübersicht HED 8 OA
Kurzfristig verfügbare HED 8 OA-Versionen
- R901101698 HED8OA-2X/50K14
- R901102706 HED8OA-2X/100K14
- R901102708 HED8OA-2X/200K14
- R901102710 HED8OA-2X/350K14
- R901107127 HED8OA-2X/630K14
Modellübersicht HED 8 OH
Kurzfristig verfügbare HED 8 OH-Versionen
- R901102349 HED8OH-2X/50K14
- R901102360 HED8OH-2X/100K14
- R901099808 HED8OH-2X/200K14
- R901101640 HED8OH-2X/350K14
- R901101658 HED8OH-2X/630K14
Modellübersicht HED 8 OP
Kurzfristig verfügbare HED 8 OP-Versionen
- R901107083 HED8OP-2X/50K14
- R901102747 HED8OP-2X/100K14
- R901102721 HED8OP-2X/200K14
- R901106453 HED8OP-2X/350K14
Typencode-Erklärung HED 8
Der Typencode des HED 8 folgt einem einheitlichen Schema. Beispiel: HED 8 OH-2X/200K14AS
HED 8 = Hydro-elektrischer Druckschalter, Baugröße 8
OH = Einbauart Flanschanschluss nach ISO 16873 (OP = Plattenaufbau nach ISO 4401; OA = Rohrleitungseinbau G1/4 DIN 3852-2)
2X = Geräteserie (60–69: unveränderte Einbau- und Anschlussmaße)
/200 = Druckstufe 200 bar (weitere: /50, /100, /350, /630)
K14 = Elektrischer Anschluss Würfelstecker DIN EN 175301-803 (K35 = M12×1 A-kodiert nach IEC 61076-2-101)
AS = Verstellungsart: Spindel mit Skala und Schutzkappe
Verstellungsarten: ohne Bez. (Spindel, keine Skala, keine Schutzkappe) · S (Schutzkappe, plombierbar) · A (Skala, ohne Schutzkappe) · AS (Skala + Schutzkappe) · KW (Drehknopf mit Skala) · KS (abschließbarer Drehknopf mit Skala)
Dichtungsvarianten: ohne Bez. = NBR · V = FKM · MT = Tieftemperatur (max. 315 bar, nicht für /630)
HED 8 Einbauarten und elektrische Anschlussoptionen
Einbauarten OH, OP und OA
Der HED 8 ist in drei Einbauarten erhältlich. Die Ausführung OH (Flanschanschluss nach ISO 16873) wird direkt an einen Ventilblock oder eine Hydraulikplatte angebaut und ist die kompakteste Lösung für den direkten Anbau. Die Ausführung OH kann als Höhenverkettungselement in Verbindung mit Zwischenplatten nach ISO 4401 (Baugröße NG6 oder NG10) eingesetzt werden. Die Ausführung OP (Plattenaufbau) wird auf Steuerplatten nach ISO 4401 montiert und eignet sich ebenfalls für die Höhenverkettung. Die Ausführung OA (Rohrleitungseinbau) verfügt über einen direkten Rohranschluss G1/4 nach DIN 3852-2 und eignet sich für Systeme ohne Ventilblock. Alle drei Einbauarten sind in allen fünf Druckstufen erhältlich.
Elektrische Anschlüsse K14 und K35
Der HED 8 ist mit zwei elektrischen Anschlussoptionen erhältlich. Die Ausführung K14 verwendet einen Würfelstecker nach DIN EN 175301-803 (3-polig + PE) und erreicht Schutzart IP 65. Die Ausführung K35 verwendet einen M12×1-Steckverbinder nach IEC 61076-2-101 (A-kodiert, 4-polig) und erreicht Schutzart IP 67. Die Schaltleistung beträgt bei K14 bis zu 2 A bei 250 V AC (2 Millionen Schaltspiele) sowie bis zu 2 A bei 24 V DC (2 Millionen Schaltspiele). Bei K35 sind bis zu 2 A bei 48 V DC (ohmische Last) zulässig. Für Anwendungen mit erhöhten Anforderungen an die Dichtigkeit — beispielsweise im Außenbereich oder bei Spritzwasserbelastung — empfehlen wir die Ausführung K35.
Ihr Bosch Rexroth Händler für HED 8 Hydraulikdruckschalter in Deutschland!
Warum Rexroth HED 8 bei 24hydraulik kaufen?
Bosch Rexroth Originalteile
Wir liefern ausschließlich Originalteile von Bosch Rexroth — keine Nachbauten, keine Grauimporte.
Schnelle Angebotsbearbeitung
Senden Sie uns die vollständige Typenbezeichnung oder ein Foto des Typenschilds. Wir prüfen die passende Bosch rexroth HED 8-Ausführung und erstellen Ihnen ein Angebot mit Verfügbarkeit und Lieferzeit.
Technische Unterstützung
Unsere Mitarbeiter unterstützen Sie bei der Auswahl der richtigen Druckstufe, Einbauart, Verstellungsart und Dichtungsvariante für Ihre Anwendung.
Alle Varianten lieferbar
Alle fünf Druckstufen, alle drei Einbauarten und alle sechs Verstellungsarten sind bestellbar. Nicht lagerhaltige Typen werden kurzfristig beschafft.
Häufige Fragen zu den Bosch Rexroth Hydraulik-Druckschalter HED 8 - FAQ
Was ist der Unterschied zwischen den Einbauarten OH, OP und OA?
OH bezeichnet den Flanschanschluss nach ISO 16873, der direkt an einen Ventilblock angebaut wird. OH kann als Höhenverkettungselement in Verbindung mit Zwischenplatten nach ISO 4401 (NG6 oder NG10) eingesetzt werden. OP ist der Plattenaufbau auf Steuerplatten nach ISO 4401, ebenfalls für die Höhenverkettung geeignet. OA ist der Rohrleitungseinbau mit direktem G1/4-Anschluss nach DIN 3852-2 für Systeme ohne Ventilblock. Die Wahl der Einbauart hängt von der vorhandenen Hydraulikinstallation ab.
Welche Druckstufe benötige ich für meinen Betriebsdruck?
Wählen Sie die Druckstufe, deren Einstellbereich Ihren gewünschten Schaltdruck abdeckt. Für einen Schaltdruck von 180 bar wählen Sie die Druckstufe 200 bar (Einstellbereich 15–200 bar). Für 400 bar wählen Sie die Druckstufe 630 bar (Einstellbereich 40–630 bar). Alle Druckstufen bis einschließlich 350 bar sind UL-zugelassen. Für die Druckstufe 630 bar liegt keine UL-Zulassung vor.
Was ist der Unterschied zwischen K14 und K35?
K14 ist der klassische Würfelstecker nach DIN EN 175301-803 (3-polig + PE) mit Schutzart IP 65. K35 ist der M12×1-Steckverbinder nach IEC 61076-2-101 (A-kodiert, 4-polig) mit Schutzart IP 67. Für Anwendungen mit erhöhten Anforderungen an die Dichtigkeit empfehlen wir K35.
Kann der HED 8 mit Tieftemperatur-Dichtung MT für alle Druckstufen bestellt werden?
Nein. Die Tieftemperatur-Dichtung MT ist für Umgebungstemperaturen bis –40 °C ausgelegt, jedoch auf einen maximalen Betriebsdruck von 315 bar begrenzt. Für die Druckstufe 630 bar ist die MT-Dichtung nicht verfügbar. Für Tieftemperaturanwendungen mit höheren Drücken empfehlen wir eine Rücksprache mit unserem technischen Vertrieb.
Wie wird der Schaltdruck bei der Rexroth HED 8 Serie eingestellt?
Die Einstellung des gewünschten Schaltdrucks erfolgt stufenlos über das Verstellelement an der Oberseite des Gehäuses. Bei dem von uns angebotenen Standard-Typenschlüssel K14 erfolgt die Justierung unkompliziert mittels eines Innensechskants (Inbusschlüssel). Drehen im Uhrzeigersinn erhöht den Schaltdruck, Drehen gegen den Uhrzeigersinn verringert ihn.
Welches Ausgangssignal liefert der verbaute Mikroschalter?

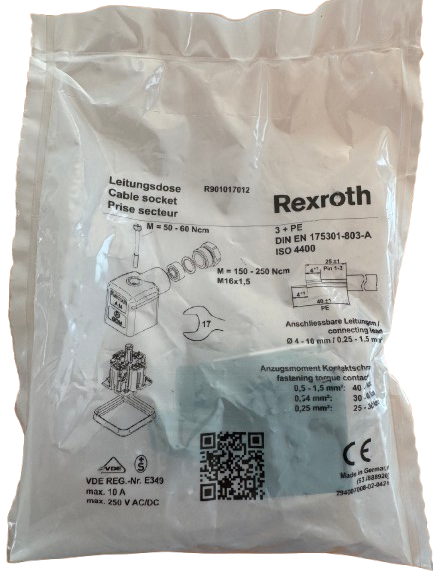

Antwort: Der integrierte Mikroschalter liefert ein potentialfreies Signal und verfügt über eine kombinierte Öffner- und Schließerfunktion (Wechsler). Das bedeutet: Je nach Anschlussbelegung an der Leitungsdose (nach DIN EN 175301-803) kann der Stromkreis bei Erreichen des eingestellten Drucks entweder geöffnet oder geschlossen werden. Er ist für Schaltströme von 1 mA bis 2,0 A bei Spannungen bis zu 250V AC/DC ausgelegt
Für welche Hydraulikflüssigkeiten und Temperaturen ist der HED 8 zugelassen?
Antwort: In der hier angebotenen Standardausführung mit NBR-Dichtungen ist der Druckschalter für mineralölbasierte Druckflüssigkeiten (HL, HLP, HLPD, HVLP) sowie biologisch abbaubare Medien optimiert. Der zulässige Temperaturbereich des Mediums liegt bei -30 °C bis +80 °C. Sollten Sie die Komponenten für schwerentflammbare Flüssigkeiten (HFD) oder höhere Temperaturen benötigen, liefern wir Ihnen auf Anfrage gerne die Sonderausführung mit FKM (Viton)-Dichtungen.
Wie schützt man den HED 8 Druckschalter vor hydraulischen Druckstößen?
Der Kolbendruckschalter verfügt intern bereits über eine integrierte Düse zur Dämpfung. Um die Lebensdauer des Mikroschalters in Anlagen mit extremen Druckspitzen (z. B. durch schnelle Ventilumschaltungen) weiter zu erhöhen, sollte das Gerät schwingungsarm montiert werden. Bei Bedarf können zusätzliche Messleitungen oder Dämpfungsglieder vorgeschaltet werden.
Wie bestelle ich den Rexroth HED 8 bei 24hydraulik.de?
Senden Sie uns den vollständigen Typencode (z. B. HED 8 OH-2X/200K14AS) oder Ihre technischen Anforderungen (Betriebsdruck, Einbauart, Anschlussart, Verstellungsart, Dichtungswerkstoff). Wir prüfen die Verfügbarkeit und erstellen Ihnen innerhalb von 24 Stunden ein Angebot. Kontakt: info@24hydraulik.de
