ATOS DHE, DHL & DKE
Magnetwegeventile kaufen
DHE-Wegeventile NG6 in 12 V und 24 V DC ab Lager Bonn – Originalware von Atos
ATOS baut drei Reihen direktgesteuerter Magnetwegeventile: DHE (NG6, bis 80 l/min), DHL (NG6, kompakte Ausführung, bis 60 l/min) und DKE (NG10, bis 150 l/min), alle bis 350 bar an P, A und B. Ab Lager liefern wir DHE-Ventile und die Magnetspulen für alle drei Reihen. DHL- und DKE-Ventile beschaffen wir auf Anfrage – mit der vollständigen Typenbezeichnung erhalten Sie in der Regel innerhalb von 24 Stunden ein Angebot.
ATOS DHE-Wegeventile ab Lager kaufen
Diese DHE-Ventile liegen in Bonn auf Lager, mit Preis und aktuellem Bestand direkt im Shop. Alle sind X-Ausführungen ohne Stecker; passende Gerätestecker liefern wir auf Anfrage mit – keine Atos-Originalware, aber vergleichbar und voll austauschbar. Ab 3 Stück gibt der Shop automatisch Mengenrabatt, ab 10 Stück einen höheren. Sie brauchen mehr Stück, als angezeigt? Fragen Sie trotzdem an – wir können kurzfristig auf weitere Lager zugreifen.

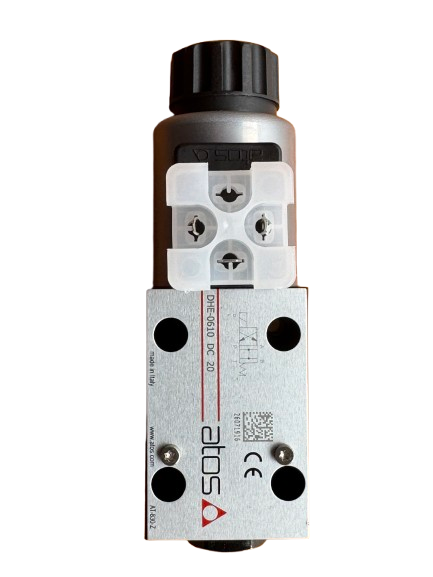

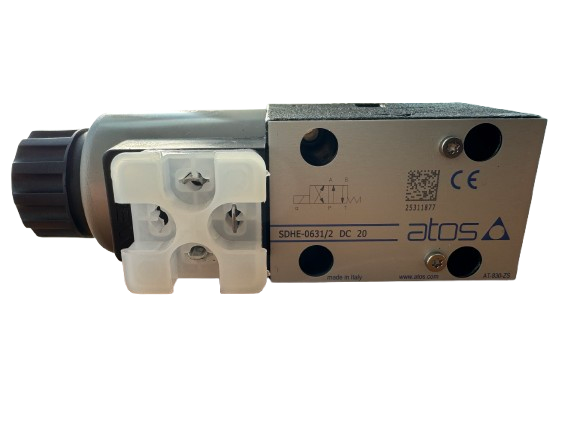

Ein Magnet: DHE-0610 und DHE-0631/2

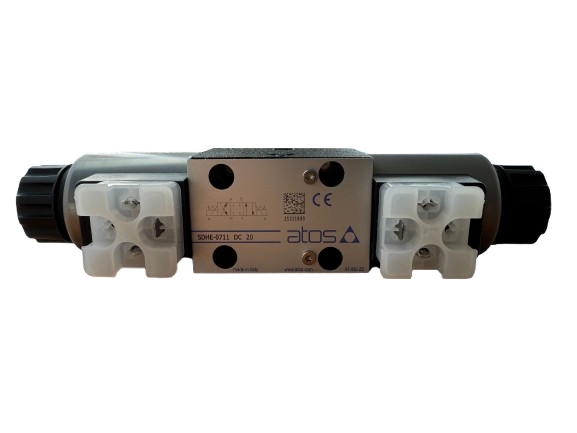

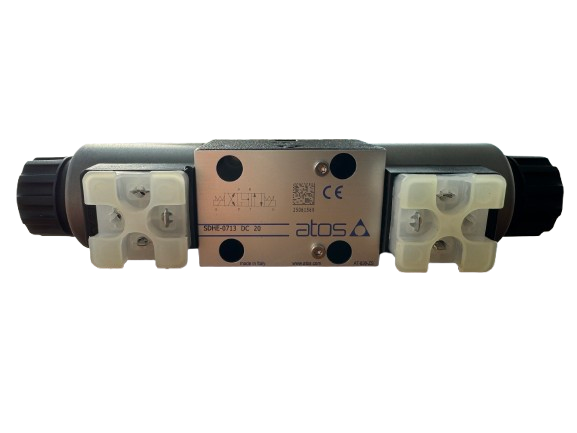

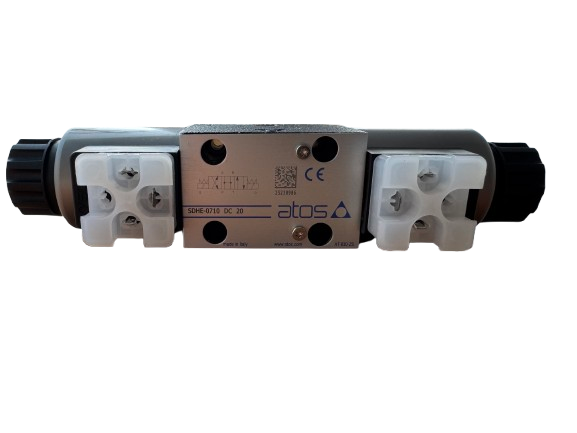

Zwei Magnete, federzentriert: DHE-0710, DHE-0711, DHE-0713
In 12 V DC ab Lager: DHE-0610-X 12DC, DHE-0631/2-X 12DC, DHE-0710-X 12DC, DHE-0711-X 12DC und DHE-0713-X 12DC. Mit Lieferzeit 1–2 Wochen: DHE-0714-X 24DC und DHE-0714-X 12DC.
ATOS DHE – Direktgesteuertes Magnetwegeventil NG6, ab Lager
Das DHE ist das direktgesteuerte ATOS-Magnetwegeventil der Baugröße NG6 (Lochbild ISO 4401-03 / CETOP 3) mit Hochleistungsmagneten. Es gibt Ausführungen mit einem Magneten (Konfigurationen 61, 63, 67) und mit zwei Magneten (71, 75). Betriebsdruck bis 350 bar an P, A und B, an T bis 210 bar mit Gleichstrom- und bis 160 bar mit Wechselstrommagneten; Durchfluss bis 80 l/min. Die Spulen der Reihe COE lassen sich ohne Werkzeug wechseln. Die Variante DHER mit cURus-zertifizierten Magneten hat eigene Spulen (COER), die nicht mit COE austauschbar sind. Für den Aufbau zwischen Ventil und Anschlussplatte führen wir Zwischenplatten-Rückschlagventile HR in NG6 ab Lager.
Technische Merkmale DHE:
- Baugröße: NG6 (Lochbild ISO 4401-03 / CETOP 3)
- Max. Betriebsdruck: 350 bar (Anschlüsse P, A, B) / 210 bar (Anschluss T, DC) / 160 bar (Anschluss T, AC)
- Max. Durchfluss: 80 l/min
- Spannungsausführungen laut Datenblatt: 12V DC, 14V DC, 24V DC, 28V DC, 48V DC, 110V DC, 125V DC, 220V DC, 110/50 AC, 115/60 AC, 230/50 AC, 230/60 AC – ab Lager: 12V DC und 24V DC
- Leistungsaufnahme: 30 W (DC) / 58 VA (AC)
- Schutzart: IP 65 nach DIN 43650 mit korrekt montiertem Stecker 666 oder 667
- Dauerbetrieb: 100 % ED
- Isolationsklasse: H (DC-Spulen) / F (AC-Spulen)
Verfügbare Konfigurationen:
- 61 – ein Magnet, Mittelstellung plus eine Schaltstellung, federzentriert
- 63 – ein Magnet, zwei Schaltstellungen, federrückgestellt
- 67 – ein Magnet, Mittelstellung plus eine Schaltstellung, federversetzt
- 71 – zwei Magnete, drei Schaltstellungen, federzentriert
- 75 – zwei Magnete, zwei Schaltstellungen, mit Rastung
Schieber der lagernden DHE-Typen (Schaltfunktion in Mittelstellung):
Schieber 0 – P, A, B und T miteinander verbunden (DHE-0610, DHE-0710)
Schieber 1 – alle Anschlüsse gesperrt (DHE-0711)
Schieber 3 – P gesperrt, A und B mit T verbunden (DHE-0713)
Schieber 4 – P mit T verbunden, A und B gesperrt (DHE-0714)
Schieber 1/2 – für Konfiguration 63 mit zwei Schaltstellungen ohne Mittelstellung (DHE-0631/2)
Alle weiteren Schieber der Atos-Tabelle E015 beschaffen wir auf Anfrage.
Einzelne Magnetspulen für DHE Ventile (COE-Serie) ab Lager lieferbar:
- COE-12DC, COE-24DC (DC-Spulen)
- COE-110/50/60AC, COE-230/50/60AC (AC-Spulen)
ATOS DHL – Kompaktes Magnetwegeventil NG6, auf Anfrage
Das DHL ist die kompakte Variante des ATOS-Wegeventils in Baugröße NG6 (ISO 4401-06 / CETOP 3). Im Vergleich zum DHE hat das DHL eine schlankere Bauform und einen maximalen Durchfluss von 60 l/min bei gleichem Betriebsdruck von 350 bar. Es ist besonders geeignet für Anwendungen mit beengten Einbauverhältnissen. Die Magnetspulen (COL-Serie) sind identisch mit denen des DHL und werkzeuglos wechselbar. DHL-Ventile liefern wir auf Anfrage.
Technische Merkmale DHL:
- Baugröße: NG6 (ISO 4401-06 / CETOP 3)
- Max. Betriebsdruck: 350 bar (Anschlüsse P, A, B) / 210 bar (Anschluss T, DC) / 160 bar (Anschluss T, AC)
- Max. Durchfluss: 60 l/min
- Spannungsausführungen: 12V DC, 14V DC, 24V DC, 28V DC, 110V DC, 220V DC, 110/50 AC, 115/60 AC, 230/50 AC, 230/60 AC
- Leistungsaufnahme: 29 W (DC) / 58 VA (AC)
- Schutzklasse: IP 65 (mit Stecker 666 oder 667)
- Dauerbetrieb: 100 % ED
- Isolationsklasse: H (DC-Spulen) / F (AC-Spulen)
Verfügbare Konfigurationen:
- 61 – Einzelsolenoid, federzentriert (3 Positionen)
- 63 – Einzelsolenoid, federversetzt (2 Positionen)
- 67 – Einzelsolenoid, federversetzt mit Mittelstellung
- 70 – Doppelsolenoid, ohne Federn (2 Positionen)
- 71 – Doppelsolenoid, federzentriert (3 Positionen)
- 75 – Doppelsolenoid, mit Rastung (2 Positionen)
Einzelne Magnetspulen für DHL Ventile (COL-Serie) ab Lager lieferbar:
- COL-12DC, COL-24DC (DC-Spulen)
- COL-110/50/60AC, COL-230/50/60AC (AC-Spulen)
ATOS DHI-Ventile (abgekündigt) — Ersatzspulen COI und COU ab Lager
Die DHI-Serie wurde von ATOS offiziell durch die DHL-Serie ersetzt und wird nicht mehr produziert. DHI-Ventile sind jedoch noch in großer Stückzahl im Umlauf. Folgende passenden Ersatzspulen für DHI-Ventile führen wir ab Lager: SP-COI (AC-Spulen, SP-COI-110/50AC und SP-COI-230/50AC) und SP-COU (DC-Spulen, SP-COU-12DC/80 und SP-COU-24DC/80). Diese Spulen können direkt im Online Shop erworben werden.
ATOS DKE – Direktgesteuertes Magnetwegeventil NG10, auf Anfrage
Das DKE ist das direktgesteuerte ATOS-Wegeventil in der größeren Baugröße NG10 (ISO 4401-10 / CETOP 5). Mit einem maximalen Durchfluss von 150 l/min und einem Betriebsdruck bis 350 bar ist es für leistungsintensivere Hydrauliksysteme ausgelegt. Die Schraubmagneten sind cURus-zertifiziert und in AC- und DC-Ausführung erhältlich. Die Magnetspulen (CAE-Serie) sind werkzeuglos wechselbar. DKE-Ventile liefern wir auf Anfrage.
Technische Merkmale DKE:
- Baugröße: NG10 (ISO 4401-10 / CETOP 5)
- Max. Betriebsdruck: 350 bar (Anschlüsse P, A, B) / 210 bar (Anschluss T, DC) / 160 bar (Anschluss T, AC)
- Max. Durchfluss: 150 l/min
- Spannungsausführungen: 12V DC, 14V DC, 24V DC, 28V DC, 110V DC, 220V DC, 110/50 AC, 115/60 AC, 230/50 AC, 230/60 AC
- Leistungsaufnahme: 36 W (DC) / 70 VA (AC)
- Schutzklasse: IP 65 (mit Stecker 666, 667 oder 669)
- Dauerbetrieb: 100 % ED
- Isolationsklasse: H (DC-Spulen) / F (AC-Spulen)
- Nordzertifizierung: cURus (North American Standard)
Verfügbare Konfigurationen:
- 61 – Einzelsolenoid, federzentriert (3 Positionen)
- 63 – Einzelsolenoid, federversetzt (2 Positionen)
- 67 – Einzelsolenoid, federversetzt mit Mittelstellung
- 70 – Doppelsolenoid, ohne Federn (2 Positionen)
- 71 – Doppelsolenoid, federzentriert (3 Positionen)
- 75 – Doppelsolenoid, mit Rastung (2 Positionen)
Einzelne Magnetspulen für DKE Ventile (CAE-Serie) ab Lager lieferbar:
- CAE-12DC, CAE-24DC (DC-Spulen)
- CAE-110/50/60AC, CAE-230/50/60AC (AC-Spulen)
Alle ATOS Magnetspulen für DHE, DHI, DHL und DKE ab Lager
Die passenden Magnetspulen für alle vier Ventilserien führen wir ab Lager: COE-Spulen für DHE, COI/COU Spulen für DHI, COL-Spulen für DHL und CAE-Spulen für DKE — in den gängigen Spannungsausführungen von 12V DC bis 230V AC. Auf unserer Magnetspulen-Übersichtsseite finden Sie alle verfügbaren Typen mit Bestellnummern.
Typenbezeichnung ATOS DHE / DHL / DKE verstehen
Der Typencode eines ATOS-Wegeventils ist wie folgt aufgebaut — am Beispiel DHE-0713-X 24DC:
DHE = Ventilserie (direktgesteuert, NG6, Hochleistungsmagnet). 07 = Baugröße (06 bei DHL, 17 bei DKE). 1 = Konfiguration (1 = Einzelsolenoid federzentriert, 3 = Doppelsolenoid federzentriert). 3 = Spool-Typ (Schaltfunktion in Mittelstellung). X = ohne Stecker (Stecker separat bestellen: 666 = Standard IP65, 667 = mit LED). 24DC = Spannungsausführung (24V Gleichstrom). Wenn Sie ein Ersatzventil suchen, genügt die vollständige Typenbezeichnung vom Typenschild — wir prüfen Verfügbarkeit und Preis.
Häufige Fragen zu ATOS DHE, DHL und DKE Ventilen bei 24hydraulik - FAQ
Wo kann man ATOS DHE, DHL und DKE Magnetwegeventile in Deutschland kaufen?
ATOS DHE, DHL und DKE Magnetwegeventile können Sie bei 24hydraulik.de anfragen oder bestellen. Wir sind spezialisierter ATOS-Händler in Deutschland und führen DHE-Ventile sowie die passenden Magnetspulen für alle drei Serien ab Lager. DHL- und DKE-Ventile liefern wir auf Anfrage — bitte senden Sie uns die vollständige Typenbezeichnung. Wir antworten in der Regel innerhalb von 24 Stunden.
Was ist der Unterschied zwischen DHE, DHL und DKE?
DHE und DHL sind beide in der Baugröße NG6 (ISO 4401-06 / CETOP 3) ausgeführt. Der DHE ist die Hochleistungsvariante mit einem maximalen Durchfluss von 80 l/min, während der DHL eine kompaktere Bauform hat und für Durchflussmengen bis 60 l/min ausgelegt ist. Das DKE ist die größere Variante in Baugröße NG10 (ISO 4401-10 / CETOP 5) und für Durchflussmengen bis 150 l/min geeignet. Alle drei Serien sind für Betriebsdrücke bis 350 bar ausgelegt.
Sind die Magnetspulen von DHE, DHL und DKE untereinander austauschbar?
Nein. Die Magnetspulen der drei Serien sind nicht untereinander austauschbar. DHE verwendet die COE-Serie (z. B. COE-24DC), DHL die COL-Serie (z. B. COL-24DC) und DKE die CAE-Serie (z. B. CAE-24DC). Innerhalb einer Serie sind die Spulen für dieselbe Spannungsart (AC oder AC) untereinander austauschbar. AC- und DC-Spulen sind nicht austauschbar.
Welche Spool-Typen sind für ATOS DHE und DKE am häufigsten?
Die häufigsten Spool-Typen bei ATOS-Wegeventilen sind: Spool 0 (alle Anschlüsse in Mittelstellung gesperrt — Standardtyp für die meisten Anwendungen), Spool 3 (P zu T in Mittelstellung, A und B gesperrt — für druckentlastete Systeme) und Spool 4 (alle Anschlüsse in Mittelstellung offen — für schwimmende Lasten). Der Spool-Typ ist Bestandteil der Typenbezeichnung und bestimmt die Schaltfunktion des Ventils.
Wie lange ist die Lieferzeit für ATOS DHE-Ventile bei 24hydraulik?
DHE-Ventile und Magnetspulen (COE-Serie), die ab Lager gelistet sind, werden in der Regel innerhalb von 2–3 Werktagen in Deutschland geliefert. Für DHL- und DKE-Ventile sowie für Sonderausführungen prüfen wir Verfügbarkeit und Lieferzeit auf Anfrage und antworten innerhalb von 24 Stunden.
ATOS DHE, DHL & DKE Ventile jetzt anfragen oder bestellen
Bei 24hydraulik erhalten Sie Original-ATOS-Wegeventile der Serien DHE, DHL und DKE — direktgesteuert, für Betriebsdrücke bis 350 bar, in verschiedenen Konfigurationen und Spannungsausführungen. DHE-Ventile und Magnetspulen sind ab Lager lieferbar, nutzen Sie hierfür den Shop. Für DHL und DKE stehen wir Ihnen per E-Mail zur Verfügung.
Sie bekommen innerhalb von 24 Stunden eine Rückmeldung!
