SP-COU und SP-COI Magnetspulen für Atos DHI/DHU — Ersatz ab Lager
Vier Ersatzspulen für Atos-Wegeventile der Baureihen DHI und DHU sind bei uns ab Lager bestellbar: SP-COU-12DC und SP-COU-24DC für Gleichspannung sowie SP-COI-110/50/60AC und SP-COI-230/50/60AC für Wechselspannung. Alle vier passen zu Ventilen der Nenngröße 06 nach ISO 4401 und werden über einen Gerätestecker nach DIN 43650 angeschlossen.
Wenn Sie diese Spulen beim Hersteller nicht mehr finden, liegt das nicht an Ihnen: Atos hat die Ventilbaureihe DHI zum Auslaufmodell erklärt und ersetzt sie seit 2022 durch die Serien DHL und DHE. Die Ventile laufen weiter, die passenden Spulen kommen inzwischen von einem anderen Fertiger. Genau diese Ersatzspulen halten wir am Lager.
Sie wissen, welche Spule Sie brauchen? Dann bestellen Sie direkt unten in der Auswahl. Wenn die Bezeichnung auf der eingebauten Spule nicht mehr lesbar ist, senden Sie uns ein Foto von Spule und Ventiltypenschild — wir prüfen die Zuordnung und melden uns am selben Werktag. Alexandros Kotzias, Inhaber von 24hydraulik, hat aus dieser Baureihe bereits über 1.000 Spulen ausgeliefert — ohne eine einzige Reklamation.

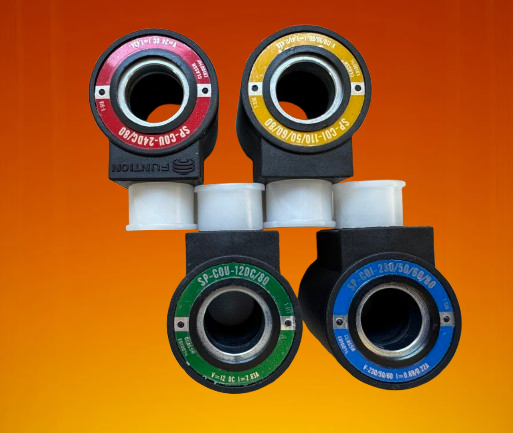

Die vier Ersatzspulen im Überblick
Maßgeblich für die Auswahl ist die Bezeichnung auf dem vorhandenen Spulenlabel, nicht die Spannung allein. Alle vier Ausführungen sind ab Lager bestellbar; ab drei Stück greift im Shop ein Mengenrabatt.
SP-COU-12DC — 12 V DC, für DHI und DHU
Spannung: 12 V Gleichspannung
Ventilserie: Atos DHI, Atos DHU
Ersetzt den Atos-Ersatzteilcode: COU-12DC/80
Elektrischer Anschluss: Gerätestecker nach DIN 43650
Preis: 36,90 € inkl. 19 % MwSt.
Verfügbarkeit: ab Lager, aktuelle Stückzahl im Shop-Artikel
SP-COU-24DC — 24 V DC, für DHI und DHU
Spannung: 24 V Gleichspannung
Ventilserie: Atos DHI, Atos DHU
Ersetzt den Atos-Ersatzteilcode: COU-24DC/80
Elektrischer Anschluss: Gerätestecker nach DIN 43650
Preis: 36,90 € inkl. 19 % MwSt.
Verfügbarkeit: ab Lager, aktuelle Stückzahl im Shop-Artikel
SP-COI-110/50/60AC — 110 V AC, für DHI
Spannung: 110 V Wechselspannung, 50/60 Hz
Ventilserie: Atos DHI
Ersetzt den Atos-Ersatzteilcode: COI-110/50/60AC/80
Elektrischer Anschluss: Gerätestecker nach DIN 43650, im Datenblatt Steckertyp 669
Preis: 36,90 € inkl. 19 % MwSt.
Verfügbarkeit: ab Lager, aktuelle Stückzahl im Shop-Artikel
SP-COI-230/50/60AC — 230 V AC, für DHI
Spannung: 230 V Wechselspannung, 50/60 Hz
Ventilserie: Atos DHI
Ersetzt den Atos-Ersatzteilcode: COI-230/50/60AC/80
Elektrischer Anschluss: Gerätestecker nach DIN 43650, im Datenblatt Steckertyp 669
Preis: 36,90 € inkl. 19 % MwSt.
Verfügbarkeit: ab Lager, aktuelle Stückzahl im Shop-Artikel
Mehr als diese vier Ausführungen gibt es nicht. Das Atos-Datenblatt E010 listet für die Baureihe zwar weitere Spannungen, doch nachgebaut wurden nur die vier gängigsten — für die übrigen ist die Nachfrage zu gering. Brauchen Sie eine andere Spannung, führt der Weg über die Nachfolgebaureihen: Atos DHL- und DHE-Ventile sind lieferbar und decken das volle Spannungsspektrum ab. Beides — Ventil und passende Spule — bekommen Sie bei uns.
Warum Sie SP-COU und SP-COI bei Atos nicht mehr bekommen
Atos hat die Wegeventilbaureihe DHI in den Phase-out gegeben. In der Herstellermeldung vom Juli 2021 heißt es, die DHI-Ventile befänden sich im Auslauf und würden ab 2022 durch die Baureihen DHL und DHE ersetzt. Für Neuanlagen ist das folgerichtig, für den Bestand nicht: In Maschinen, die zwischen den achtziger Jahren und heute gebaut wurden, arbeiten DHI- und DHU-Ventile zu Zehntausenden weiter — und eine durchgebrannte Spule legt die Maschine still, unabhängig davon, was im aktuellen Herstellerprogramm steht.
Die Ventile selbst sind langlebig, die Spulen sind der Verschleißteil. Deshalb fertigt inzwischen ein anderer Hersteller die Spulen der Reihen SP-COU und SP-COI in eigener Regie weiter. Diese Ersatzspulen halten wir in den vier gängigsten Ausführungen am Lager, damit Sie das Ventil nicht wegen einer Spule tauschen müssen.
Ein Umstieg auf DHL oder DHE ist damit in zwei Fällen sinnvoll: wenn Sie das Ventil ohnehin ersetzen, oder wenn Sie eine Spannung außerhalb der vier oben genannten brauchen — die gibt es als Ersatzspule nicht mehr. Für DHL-Ventile werden dann COL-Spulen benötigt, für DHE-Ventile COE-Spulen. Ventile und Spulen beider Baureihen führen wir; eine Übersicht finden Sie auf unserer Seite zu ATOS Magnetwegeventilen.
Welche Spule zu welchem Atos-Ventil gehört
Gleichspannung: SP-COU für DHI und DHU
Die Ausführungen SP-COU-12DC und SP-COU-24DC sind für Atos-Wegeventile der Baureihen DHI und DHU mit Gleichspannungsansteuerung bestimmt. Im Atos-Datenblatt E010 sind sie für DHI-Ventile als Ersatzspulen COU-12DC/80 und COU-24DC/80 aufgeführt. Zum Einsatz an DHU-Ventilen siehe die Frage weiter unten in den häufigen Fragen.
Wechselspannung: SP-COI für DHI
Die Ausführungen SP-COI-110/50/60AC und SP-COI-230/50/60AC sind für Atos-Wegeventile der Baureihe DHI mit Wechselspannungsansteuerung bestimmt. Im Atos-Datenblatt E010 stehen sie als Ersatzspulen COI-110/50/60AC/80 und COI-230/50/60AC/80. Das Datenblatt führt zusätzlich eine reine 230/60-AC-Ausführung unter einem eigenen Code; steht auf Ihrem Label „230/60AC" ohne die 50, fragen Sie bitte vor der Bestellung kurz nach.
Abgrenzung zu den Nachbarserien
Für Atos DHE-Ventile werden COE-Spulen eingesetzt, für DHL-Ventile COL-Spulen und für die Nenngröße 10 der Serie DKE CAE-Spulen. Diese Spulen passen nicht auf DHI- oder DHU-Ventile. Eine Übersicht über alle von uns geführten Atos-Spulentypen finden Sie auf unserer Seite zu ATOS Magnetspulen.
Was das Atos Datenblatt E010 zur Originalspule angibt
Die folgenden Angaben stammen aus Abschnitt 5 „Electric features" des Atos-Datenblatts E010 und beschreiben die Original-Atos-Spule, an deren Stelle unsere Ersatzspule tritt. Wir geben sie hier wieder, weil sie den Auslegungsrahmen des Ventils beschreiben — sie sind ausdrücklich keine zugesicherte Eigenschaft der von uns gelieferten Ersatzspule.
Isolierklasse der Originalspule: H (180 °C)
Schutzart: IP 65 nach DIN EN 60529, nur bei korrekt montiertem Stecker der Typen 666, 667, 669 oder E-SD
Relative Einschaltdauer: 100 Prozent
Zulässige Spannungstoleranz: plus/minus 10 Prozent
Einschaltstrom: etwa dreifacher Haltestrom
Steckerausführung: DIN 43650, Typ 666 oder 667 bei Gleichspannung, Typ 669 bei Wechselspannung
Für die von uns gelieferte Ersatzspule liegt kein Datenblatt des Fertigers vor. Wir geben deshalb keine Leistungsaufnahme, keine Schutzart und keinen Temperaturbereich als eigene Zusage an.
Herkunft und Qualität — im Klartext
Diese vier Spulen sind keine Original-Atos-Ware. Atos führt die Baureihe nicht mehr; die Spulen werden von einem anderen Hersteller in eigener Verantwortung gefertigt. Wir verkaufen sie als das, was sie sind: Ersatzspulen, die für Atos-Ventile der Baureihen DHI und DHU bestimmt sind. Die Atos-Typennummern nennen wir zur Bezugnahme, damit Sie das richtige Teil finden — nicht als Herkunftsangabe.
Was wir stattdessen anbieten, ist Erfahrung mit genau diesem Teil: Alexandros Kotzias, Inhaber von 24hydraulik, hat aus dieser Baureihe bereits über 1.000 Spulen ausgeliefert, und keine davon ist als Reklamation zurückgekommen. Das ersetzt kein Datenblatt und ist keine Zusicherung für Ihren Anwendungsfall — aber es ist die belastbarste Aussage, die sich zu diesem Teil überhaupt treffen lässt. Für die Ware gilt darüber hinaus die gesetzliche Gewährleistung wie für jeden anderen Artikel in unserem Shop.
Die technischen Angaben auf dieser Seite stammen aus zwei Quellen, die wir jeweils benennen: aus dem Atos-Datenblatt E010, wo es um das Original geht, und aus unserer eigenen Prüfung der Ware, wo es um die Lieferung geht. Werte, für die uns keine Quelle vorliegt, geben wir nicht an.
Original-Atos-Spulen führen wir für die Baureihen DHE, DHL und DKE weiter. Wenn Sie für Ihre Anlage ausdrücklich Originalware brauchen, sagen Sie uns das bei der Anfrage — dann prüfen wir, ob eine Originalspule für Ihren Anwendungsfall beschaffbar ist.
Häufige Fragen zu SP-COU und SP-COI Ersatzspulen
Was tue ich, wenn Atos meine Spule SP-COU oder SP-COI nicht mehr führt?
Atos hat die Wegeventilbaureihe DHI im Juli 2021 als Auslaufmodell angekündigt und ersetzt sie seit 2022 durch die Baureihen DHL und DHE; die Spulen SP-COU und SP-COI sind damit beim Hersteller nicht mehr Teil des laufenden Programms. Ihr vorhandenes DHI- oder DHU-Ventil müssen Sie deswegen nicht ersetzen: Ein anderer Fertiger produziert diese Spulen in eigener Regie weiter, und 24hydraulik hält die vier gängigsten Ausführungen SP-COU-12DC, SP-COU-24DC, SP-COI-110/50/60AC und SP-COI-230/50/60AC am Lager.
Welche Spule passt zu meinem Atos DHI-Ventil?
Für Atos DHI-Ventile mit Gleichspannungsansteuerung passen die Spulen SP-COU-12DC und SP-COU-24DC, für Wechselspannungsansteuerung die Spulen SP-COI-110/50/60AC und SP-COI-230/50/60AC. Entscheidend ist die Bezeichnung auf dem vorhandenen Spulenlabel, nicht die Spannung allein, weil dieselbe Spannung in verschiedenen Bauformen vorkommt.
Ist SP-COU-24DC dasselbe wie COU-24DC/80?
COU-24DC/80 ist der Ersatzteilcode, unter dem Atos die 24-Volt-Gleichspannungsspule im Datenblatt E010 führt; SP-COU-24DC ist die im Ersatzteil- und Shopumfeld gebräuchliche Schreibweise derselben Spule, wobei SP für Spare Part steht. Die bei 24hydraulik erhältliche Spule tritt an die Stelle dieses Atos-Ersatzteilcodes, ist aber keine Original-Atos-Ware.
Kann ich eine SP-COU-Spule auch an einem DHU-Ventil verwenden?
Ja. Das Atos-Datenblatt E010 führt für DHU-Ventile eigene Ersatzteilcodes der Reihe COUR, nach unserer Praxiserfahrung sind die COU- und die COUR-Spule jedoch baugleich und die COU-Spule lässt sich an DHU-Ventilen montieren und betreiben. Wenn Sie für Ihre Anlagendokumentation eine verbindliche Freigabe brauchen, senden Sie uns die Ventiltypenbezeichnung, dann prüfen wir den Einzelfall vor der Lieferung.
Sind das Original-Atos-Spulen?
Nein, diese vier Ersatzspulen sind keine Original-Atos-Ware, sondern werden von einem anderen Hersteller gefertigt, nachdem Atos die Baureihe aus dem Programm genommen hat. Die Atos-Typennummern nennen wir ausschließlich als Bezugnahme, damit Sie das passende Teil identifizieren können; Original-Atos-Spulen führen wir weiterhin für die Baureihen DHE, DHL und DKE.
Wie zuverlässig sind diese Ersatzspulen, wenn es kein Datenblatt gibt?
Für diese Ersatzspulen liegt kein Datenblatt des Fertigers vor, wohl aber eine lange Lieferhistorie: Alexandros Kotzias, Inhaber von 24hydraulik, hat aus dieser Baureihe bereits über 1.000 Spulen ausgeliefert, ohne dass eine einzige davon reklamiert wurde. Für Instandhalter ist das die praktisch relevantere Auskunft als eine Wattzahl, weil sie das Verhalten im Feld beschreibt und nicht die Auslegung auf dem Papier. Sollte im Einzelfall dennoch etwas nicht passen, gilt die gesetzliche Gewährleistung, und wir klären den Fall mit Ihnen direkt.
Gibt es diese Ersatzspulen auch in anderen Spannungen, zum Beispiel 48 V DC oder 24 V AC?
Nein, nachgebaut werden ausschließlich die vier Ausführungen SP-COU-12DC, SP-COU-24DC, SP-COI-110/50/60AC und SP-COI-230/50/60AC. Das Atos-Datenblatt E010 führt für die Baureihe zwar weitere Spannungen, doch da Atos die Ventilbaureihe DHI aus dem Programm genommen hat, fertigt der Nachfolgehersteller nur die Spannungen weiter, die tatsächlich noch nachgefragt werden. Für alle anderen Spannungen hilft nur der Wechsel auf die Nachfolgebaureihen DHL oder DHE: Diese Ventile sind bei Atos aktuell im Programm, in allen gängigen Spannungen erhältlich und verwenden COL- beziehungsweise COE-Spulen — Ventil und Spule bekommen Sie bei uns aus einer Hand. Melden Sie sich dafür mit der Typenbezeichnung Ihres vorhandenen Ventils, dann nennen wir Ihnen das passende Nachfolgeventil.
Kann ich eine Gleichspannungsspule an Wechselspannung betreiben?
Eine Gleichspannungsspule der Reihe SP-COU lässt sich nur über einen passenden Gleichrichterstecker an Wechselspannung betreiben, andernfalls ist die Zuordnung nach Spulenbezeichnung und Spannung verbindlich. Wenn Sie unsicher sind, welche Anbindung bei Ihnen vorliegt, beraten wir Sie vor der Bestellung zur korrekten elektrischen Anbindung.
Wie schnell ist die Spule bei mir?
Alle vier Ausführungen sind ab Lager verfügbar und online bestellbar; Bestellungen, die an einem Werktag bis 16 Uhr eingehen, gehen in der Regel am selben Tag in den Versand. Für eine verbindliche Auskunft zu Ihrer Stückzahl fragen Sie uns bitte kurz an, da sich der Lagerbestand laufend ändert.
Ersatzspule jetzt bestellen oder Typenschild anfragen
Sie kennen die Bezeichnung? Dann bestellen Sie die passende Ausführung direkt im Shop. Sie sind unsicher oder das Label ist nicht mehr lesbar? Senden Sie uns ein Foto der Spule und des Ventiltypenschilds, die benötigte Spannung und die Stückzahl — wir prüfen die Zuordnung und antworten innerhalb von 24 Stunden. Ihr Ansprechpartner: Alexandros Kotzias, 24hydraulik, Telefon +49 228 24014445, E-Mail info@24hydraulik.de. Erreichbar Montag bis Freitag von 8:30 bis 17:00 Uhr.
Technische Angaben zur Original-Atos-Spule gemäß Atos-Tabelle E010 (Solenoid directional valves type DHI), Ausgabe 03/21; Angabe zum Auslauf der Baureihe DHI gemäß Herstellermeldung von Atos, Juli 2021. Stand dieser Seite: 03.09.2026. Die hier angebotenen Ersatzspulen sind keine Original-Atos-Erzeugnisse; Herstellerbezeichnungen dienen ausschließlich der Bezugnahme auf den Verwendungszweck.
