Original-Ersatzspulen für Vickers-Ventile von 12 V DC bis 240 V AC – lagernde Typen direkt im Shop bestellen
Eaton Vickers Magnetspulen – heute unter dem Namen Vickers by Danfoss geführt – sind die Original-Ersatzspulen für Magnetwegeventile der Serien DG4V-3 (CETOP 3 / NG6) und DG4V-5 (CETOP 5 / NG10) sowie, als MCSC ToughCoils der 300AA-Serie, für Einschraub- und Proportionalventile. Ab Lager bestellbar sind unter anderem 507848 (24 V DC für DG4V-3), 617471 (24 V DC für DG4V-5) und 300AA00082A (MCSC, 24 V DC). Welche Spule zu Ihrem Ventil passt, lesen Sie am Typenschlüssel des Ventils ab – die Anleitung dazu steht weiter unten auf dieser Seite. Ab 3 Stück gibt der Shop automatisch Mengenrabatt.
Sie brauchen mehr Stück, als der Shop anzeigt, oder eine nicht gelistete Ausführung? Senden Sie uns die Typenbezeichnung oder ein Foto des Typenschilds. Wir können kurzfristig auf weitere Lager zugreifen und antworten in der Regel innerhalb von 24 Stunden.
Eaton Vickers Magnetspulen nach Ventilserie – Teilenummer, Spulencode, Spannung
Magnetspulen für DG4V-3 (CETOP 3 / NG6)
Passend für Vickers-Wegeventile DG4V-3 (Hochleistungsausführung), Baugröße CETOP 3 / NG6. Die Gleichstromspulen 507847 und 507848 passen laut Vickers-Katalog DG4V-3/-3S (Ausgabe GB-C-2015) auf DG4V-3 und DG4V-3S gleichermaßen und nehmen 30 W auf. Bei Wechselstrom gehören die 5078xx-Spulen zum DG4V-3; für die Standardausführung DG4V-3S gibt es eigene Spulen der 02-Serie (siehe unten). Alle Spulen haben den Anschluss nach ISO 4400 / DIN 43650 (Spulentyp U); der Gerätestecker gehört nicht zum Lieferumfang der Spule. Ab Lager sind alle Typen außer 507834; diese Spule ist Bestellware mit 1–2 Wochen Lieferzeit. Ist das Ventil selbst defekt, finden Sie komplette Ventile auf der Seite Vickers DG4V-3 und DG4V-5 Magnetwegeventile.
Magnetspulen für DG4V-5 (CETOP 5 / NG10)
Passend für Vickers-Wegeventile der Serie DG4V-5 (Design 20 und 22), Baugröße CETOP 5 / NG10. Die Spulen sind größer als die NG6-Spulen und nicht mit ihnen austauschbar. Gleichstromspulen nehmen laut Danfoss-Datenblatt 38 W auf. Ab Lager sind 617470, 617471 und 617476; 617475 und 617477 sind Bestellware mit 1–2 Wochen Lieferzeit.
Spulen der 02-Serie – für DG4V-3S und mit AMP Junior Timer
Die Wechselstromspulen 02-101725 bis 02-101728 sind laut Vickers-Katalog DG4V-3/-3S (Ausgabe GB-C-2015) die Ersatzspulen für die Standardausführung DG4V-3S. Sie tragen dieselben Spannungscodes wie die 5078xx-Spulen des DG4V-3 (UA, UB, UC, UD), haben aber eigene Teilenummern – bestellen Sie deshalb nach Ventiltyp: DG4V-3S nimmt die 02-1017xx, DG4V-3 die 5078xx. Anschluss nach ISO 4400 / DIN 43650, Gerätestecker nicht im Lieferumfang. Die beiden Gleichstromspulen 02-124661 und 02-124662 haben einen AMP-Junior-Timer-Stecker (Spulentyp KUP4). Ab Lager sind alle Typen außer 02-124661; diese Spule ist Bestellware mit 1–2 Wochen Lieferzeit.
- 02-101725 (Code UA) – 110V AC 50 Hz, für DG4V-3S
- 02-101726 (Code UB) – 110V AC 50 Hz / 120V AC 60 Hz, für DG4V-3S
- 02-101727 (Code UC) – 220V AC 50 Hz, für DG4V-3S
- 02-101728 (Code UD) – 220V AC 50 Hz / 240V AC 60 Hz, für DG4V-3S
- 02-124661 (Code KUP4D2-G) – 12V DC, AMP Junior Timer – Bestellware
- 02-124662 (Code KUP4D2-H) – 24V DC, AMP Junior Timer
MCSC ToughCoils 300AA – für Einschraub- und Proportionalventile
Die MCSC ToughCoils (Modellreihen MCSCJ, MCSCH, MCSCP, MCSCS) sind robuste Magnetspulen für solenoidbetätigte Einschraubventile (Screw-in Cartridge Valves, SiCV) und Proportionalventile. Geeignet für Einschraubventile wie SV1, SV3, SV4, SV13 und SV15. Die Serien S und P passen auf Ventile der Baugröße 8, die Serien J und H auf die Baugrößen 10, 12, 16 und 20 – wie Sie die richtige Serie am Modellcode erkennen, steht im Abschnitt zum Typenschlüssel. Ab Lager sind alle Typen außer 300AA00126A; diese Spule ist Bestellware mit 1–2 Wochen Lieferzeit.
- 300AA00186A – MCSCJ012CY000010, 12V DC, AMP Junior Timer
- 300AA00082A – MCSCJ024DG000010, 24V DC, DIN 43650
- 300AA00126A – MCSCH230AG000010, 230V AC, DIN 43650 – Bestellware
- 300AA00085A – MCSCJ115AG000010, 115V AC, DIN 43650
- 300AA00086A – MCSCJ230AG000010, 230V AC, DIN 43650
- 300AA00042A – MCSCP024DG000010, 24V DC, DIN 43650
- 300AA00002A – MCSCS024DG000010, 24V DC, DIN 43650
- 300AA00122A – MCSCH024DG000010, 24V DC, DIN 43650
Datenblätter von Danfoss (PDF)
Technische Eigenschaften – alle Magnetspulen
- Hersteller: Eaton Vickers / Vickers by Danfoss (Originalteile)
- Verfügbare Spannungen: 12V DC, 24V DC, 110V AC, 110/120V AC, 115V AC, 220V AC, 220/240V AC, 230V AC, 240V AC
- Schutzart: IP 65 bei korrekt montiertem DIN-Stecker
- Leistungsaufnahme DC: 30W (DG4V-3), 38W (DG4V-5), 20–29W (MCSC je nach Serie)
- Einschaltdauer MCSC: 100 % bei 110 % der Nennspannung
- Anschlusstypen: ISO 4400 / DIN 43650 (Gerätestecker separat), AMP Junior Timer Connector
- Konstruktion: Vergossene Spule für hohe Vibrations- und Feuchtigkeitsbeständigkeit
- Einsatzbereich: Industriehydraulik, Mobilhydraulik, Pressen, Werkzeugmaschinen, Baumaschinen, Land- und Forstmaschinen
Direkt bestellen: Vickers Magnetspulen ab Lager
Die meistgefragten Typen je Ventilserie mit Preis und aktuellem Bestand. Ab 3 Stück gibt der Shop automatisch Mengenrabatt, ab 10 Stück einen höheren. Sie brauchen mehr Stück, als angezeigt? Fragen Sie trotzdem an – wir können kurzfristig auf weitere Lager zugreifen.
DG4V-3 (NG6)
DG4V-5 (NG10)
MCSC ToughCoils

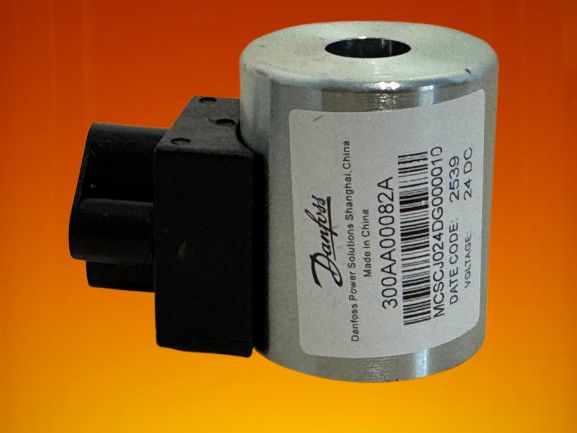

Eaton Vickers Magnetspule 300AA00082A | Danfoss Modell MCSCJ024DG000010 | 24V DC DIN 43650 | 00047
41.10€
Eaton Vickers Magnetspule 300AA00086A | Danfoss Modell MCSCJ230AG000010 | 230V AC DIN 43650 | 00050
52.80€
Welche Vickers Magnetspule passt? So lesen Sie den Typenschlüssel
DG4V-3 und DG4V-5: Spulentyp und Spannung im Ventilcode
Im Typenschlüssel eines Vickers-Wegeventils stehen Spulentyp und Spannungsbuchstabe direkt hintereinander, kurz vor der Designnummer. Beispiel DG4V-3-2C-M-U-H7-60: U steht für den Spulenanschluss nach ISO 4400 / DIN 43650, H für 24 V Gleichstrom, 60 für die Designserie. Die passende Ersatzspule trägt den Spulencode UH – das ist die 507848. Die Ziffer direkt hinter dem Spannungsbuchstaben gehört nicht zur Spule: Die 7 bezeichnet laut Danfoss-Katalog die Druckstufe 207 bar am Tankanschluss der DC-Hochleistungsausführung. Bei Wechselstrom-Hochleistungsventilen steht dort eine 6 (ebenfalls 207 bar), beim DG4V-3S eine 5 (100 bar). Auf dem Typenschild steht der Ventilcode oft ohne Bindestriche, also DG4V32CMUH760 – die Zuordnung bleibt dieselbe. Wichtig bei Wechselstrom: DG4V-3 und DG4V-3S haben unterschiedliche Spulen, achten Sie also auf das S hinter der 3. Auf der Spule selbst steht die Teilenummer mit vorangestelltem Spannungscode, zum Beispiel H-507848 für die 24-V-Gleichstromspule oder ED-507827 für die 240-V-Wechselstromspule (50 Hz).
Spannungsbuchstaben im Ventilcode
- G – 12 V DC
- H – 24 V DC
- A – 110 V AC 50 Hz
- B – 110 V AC 50 Hz / 120 V AC 60 Hz
- C – 220 V AC 50 Hz
- D – 220 V AC 50 Hz / 240 V AC 60 Hz
- ED – 240 V AC 50 Hz (DG4V-5)
Spulentyp im Ventilcode
- U – Anschluss nach ISO 4400 / DIN 43650, Gerätestecker separat
- U1 – wie U, Stecker am Ventil montiert
- KUP4 – AMP-Junior-Timer-Stecker
Beispiele: vom Ventilcode zur Ersatzspule
- DG4V-3 mit U und H (24 V DC, DIN-Anschluss) – Spule 507848
- DG4V-3 mit U und G (12 V DC, DIN-Anschluss) – Spule 507847
- DG4V-3 mit U und D (220 V AC 50 Hz / 240 V AC 60 Hz) – Spule 507834
- DG4V-3 mit U und A, z. B. DG4V-3-2A-M-U-A6-60 (110 V AC 50 Hz) – Spule 507825
- DG4V-3S mit U und B (110 V AC 50 Hz / 120 V AC 60 Hz) – Spule 02-101726
- DG4V-3S mit U und H (24 V DC) – Spule 507848, dieselbe wie beim DG4V-3

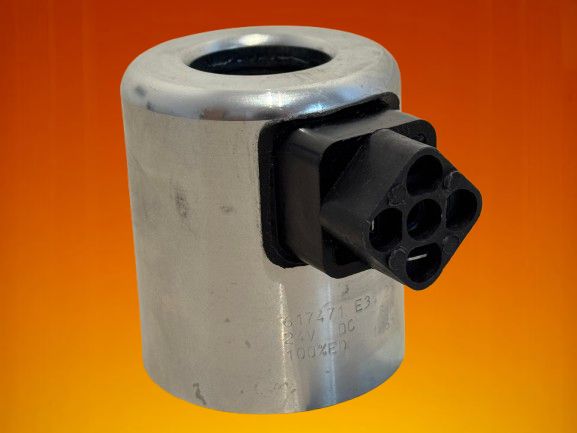

- DG4V-5 mit U und H (24 V DC, DIN-Anschluss) – Spule 617471
- DG4V-5 mit U und G (12 V DC, DIN-Anschluss) – Spule 617470
MCSC ToughCoils: der Modellcode der Spule
Der Danfoss-Modellcode einer ToughCoil ist nach dem Muster MCSC-J-024-D-G0-0-00-10 aufgebaut. Der Buchstabe nach MCSC nennt die Serie, die Zahl die Spannung, der folgende Buchstabe die Stromart und der Zweierblock den Stecker. Aus MCSCJ024DG000010 wird so: Serie J, 24 V, Gleichstrom, Stecker nach DIN 43650 – die Sachnummer dazu ist 300AA00082A.
Serie
- S – Baugröße 8, Ventile bis 210 bar, 20 W
- P – Baugröße 8, Ventile bis 350 bar, 23 W
- J – Baugrößen 10, 12, 16 und 20, Ventile bis 210 bar, 23 W
- H – Baugrößen 10, 12, 16 und 20, Ventile bis 350 bar, 29 W
Stromart und Stecker
- D – Gleichstrom
- B – Gleichstrom mit Freilaufdiode
- A – Wechselstrom mit Brückengleichrichter
- G0 – Stecker nach ISO 4400 / DIN 43650, IP 65
- Y0 – AMP Junior, nur Gleichstrom, IP 67
Welche Serie Ihr Einschraubventil braucht, steht im Modellcode des Ventils unter „Coil series". Beispiele aus dem Eaton-Katalog für Einschraubventile: SV1-8 und SV3-8 nehmen die Serie S, SV11-8 und SV14-8 die Serie P, SBV1-12 die Serie J und SV13-12 die Serie H. Spulen der Serien J und H passen auf dieselben Baugrößen, unterscheiden sich aber in Leistung und Druckklasse – ersetzen Sie deshalb immer Serie durch dieselbe Serie.
Typenschild nicht lesbar?
Senden Sie uns ein Foto von Ventil und Spule an info@24hydraulik.de. Wir ordnen die passende Spule kostenlos zu und nennen Ihnen Bestand und Lieferzeit.
Häufige Fragen zu Eaton Vickers Magnetspulen

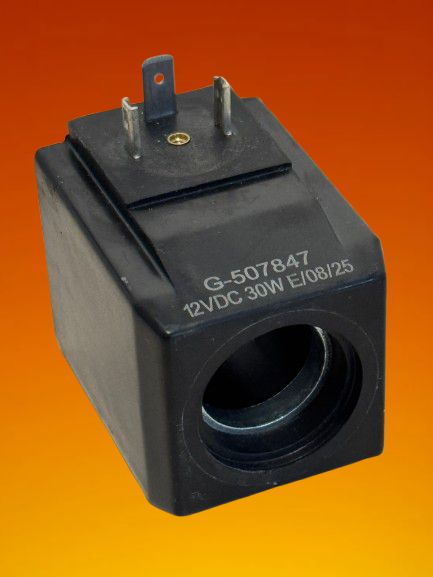

Was ist der Unterschied zwischen den Magnetspulen 507847 (12V DC) und 507848 (24V DC)?
Die Magnetspulen 507847 und 507848 sind baugleiche Originalspulen für Vickers-Wegeventile der Serie DG4V-3 (CETOP 3 / NG6) und unterscheiden sich ausschließlich in der Versorgungsspannung. Die 507847 ist für 12V Gleichstrom (DC) ausgelegt und wird mit dem Spulencode UG geliefert, die 507848 für 24V Gleichstrom (DC) mit dem Code UH. Beide Spulen haben eine Leistungsaufnahme von 30W und einen Anschluss nach DIN 43650; der Gerätestecker gehört nicht zum Lieferumfang. Sie passen auf DG4V-3 und DG4V-3S gleichermaßen. Die Wahl der richtigen Spule richtet sich nach der Steuerspannung der vorhandenen Hydrauliksteuerung.
Welche Magnetspulen passen zu Vickers-Ventilen der Serie DG4V-5 (NG10)?
Für Vickers-Wegeventile der Serie DG4V-5 in Baugröße CETOP 5 / NG10 sind die Magnetspulen der 617xxx-Serie vorgesehen. Bei 24hydraulik sind folgende Typen erhältlich: 617475 (110V AC), 617476 (220V AC), 617477 (240V AC), 617470 (12V DC) und 617471 (24V DC). Diese Spulen haben eine größere Bauform als die NG6-Spulen der 507xxx-Serie und sind nicht untereinander austauschbar. Wenn Sie unsicher sind, welche Spule zu Ihrem Ventil passt, senden Sie uns bitte die vollständige Ventiltypenbezeichnung – wir prüfen die Kompatibilität kostenlos.
Was sind MCSC ToughCoils und für welche Ventile werden sie verwendet?
MCSC ToughCoils sind besonders robuste Magnetspulen von Eaton Vickers / Vickers by Danfoss für solenoidbetätigte Einschraubventile (Screw-in Cartridge Valves, SiCV) und Proportionalventile. Sie werden in den Modellreihen MCSCJ, MCSCH, MCSCP und MCSCS angeboten und sitzen auf Einschraubventilen wie SV1, SV3, SV4, SV13 und SV15. Danfoss beschreibt die ToughCoils als einteilige Spulen in einem gekapselten Stahlgehäuse; sie haben unter anderem einen Thermoschock-Tauchtest unter Spannung bei 115 % der Nennspannung bestanden. Bei 24hydraulik sind acht 300AA-Typen gelistet, ab Lager unter anderem 300AA00082A (24V DC), 300AA00086A (230V AC) und 300AA00186A (12V DC).
Welche Magnetspule passt zum Ventil DG4V-3-2C-M-U-H7-60?
Die 507848. Im Ventilcode steht U für den Anschluss nach DIN 43650 und H für 24 V Gleichstrom – die Ersatzspule mit dem Spulencode UH ist die 507848 mit 30 W, auf der Spule beschriftet als H-507848. Sie passt auf DG4V-3-Ventile der Designserie 60 mit U und H im Code, unabhängig von Schieber und Ventilfunktion. Steht im Code G statt H, also 12 V Gleichstrom, ist es die 507847.
Was ist der Unterschied zwischen MCSCJ und MCSCH?
Beide ToughCoil-Serien passen auf Einschraubventile der Baugrößen 10, 12, 16 und 20. Die Serie J ist laut Danfoss für Ventile bis 210 bar ausgelegt und nimmt 23 W auf, die Serie H für Ventile bis 350 bar mit 29 W. Ersetzen Sie deshalb eine J-Spule wieder durch eine J-Spule und eine H-Spule durch eine H-Spule, zum Beispiel 300AA00082A (MCSCJ, 24 V DC) oder 300AA00122A (MCSCH, 24 V DC).
Sind Eaton Vickers und Vickers by Danfoss Magnetspulen dasselbe?
Ja. Danfoss hat 2021 die Hydrauliksparte von Eaton übernommen; die Vickers-Produkte werden seitdem unter dem Namen Vickers by Danfoss geführt. Die hier gelisteten Teilenummern wie 507848, 617471 oder 300AA00082A gelten für beide Markennamen – es ist dieselbe Ersatzspule.
Was ist der Unterschied zwischen 507825 und 02-101725?
Beide sind Wechselstromspulen mit 110 V 50 Hz und dem Code UA für Vickers-Wegeventile der Baugröße NG6, aber für unterschiedliche Ventilausführungen: Die 507825 gehört laut Vickers-Katalog DG4V-3/-3S (Ausgabe GB-C-2015) zum Hochleistungsventil DG4V-3, die 02-101725 zur Standardausführung DG4V-3S. Dasselbe gilt für die Paare 507833 / 02-101726 (110/120 V), 507826 / 02-101727 (220 V) und 507834 / 02-101728 (220/240 V). Bei den Gleichstromspulen gibt es diesen Unterschied nicht: 507847 und 507848 passen auf beide Ventilausführungen.
Kann ich eine Eaton Vickers Magnetspule selbst wechseln?
Ja, der Austausch einer Magnetspule an einem Vickers-Wegeventil ist in der Regel ohne Demontage des Ventils aus dem Hydrauliksystem möglich. Die Spule wird durch eine Befestigungsmutter auf dem Ventilschaft gehalten und kann nach dem Abziehen des elektrischen Steckers und dem Lösen der Mutter abgezogen werden. Dabei tritt keine Hydraulikflüssigkeit aus, da die Spule nur den elektromagnetischen Teil des Ventils umschließt. Wichtig ist, die neue Spule mit der gleichen Spannung und dem gleichen Spulencode wie die defekte Einheit zu bestellen. Bei Unsicherheit senden Sie uns ein Foto des Typenschilds oder der alten Spule – wir helfen bei der Identifikation.
Wie kann ich eine Eaton Vickers Magnetspule bei 24hydraulik bestellen?
Jede Teilenummer in der Übersicht oben ist direkt mit ihrem Shop-Artikel verlinkt; dort sehen Sie Preis und aktuellen Bestand und legen die Spule in den Warenkorb. Ab 3 Stück gibt der Shop automatisch Mengenrabatt, ab 10 Stück einen höheren. Brauchen Sie mehr Stück, als der Shop anzeigt, fragen Sie trotzdem an: Wir können kurzfristig auf weitere Lager zugreifen. Für nicht gelistete Spannungen oder Ausführungen senden Sie uns die Typenbezeichnung und die gewünschte Menge an info@24hydraulik.de – Sie erhalten in der Regel innerhalb von 24 Stunden ein verbindliches Angebot. Bei 24hydraulik erhalten Sie ausschließlich Original-Eaton-Vickers-Komponenten.
Passende Vickers Magnetspule gefunden?
Lagernde Spulen bestellen Sie direkt im Shop – ab 3 Stück mit Mengenrabatt. Brauchen Sie mehr Stück, als der Shop anzeigt, oder eine nicht gelistete Spannung, schreiben Sie uns: Wir können kurzfristig auf weitere Lager zugreifen. Bitte nennen Sie in der Mail die Teilenummer oder den Ventilcode, die Spannung und die gewünschte Menge – oder schicken Sie ein Foto des Typenschilds.
Sie bekommen innerhalb von 24 Stunden eine Rückmeldung!
Technische Angaben gemäß den Vickers-by-Danfoss-Datenblättern „DG4V-3-60 Design" (BC442280316180en-000202) und „DG4V-5-20/22 Design" (BC442274655179en-000104, Stand August 2024), dem Danfoss-Katalog „Coils and Electronics" (BC332376631124en-000204), abgerufen am 20.10.2026, sowie für die Zuordnung der Ersatzspulen zu DG4V-3 und DG4V-3S dem Vickers-Katalog DG4V-3/DG4V-3S 6* Design (GB-C-2015) und für die Spulenserien der Einschraubventile dem Eaton-Katalog „Screw-In Cartridge Valves" (E-VLSC-MC001-E6, Januar 2018). Spulencodes und Beschriftung zusätzlich an der Lagerware geprüft. Stand der Seite: 26.10.2026. Vickers ist eine Marke von Danfoss, Eaton ist eine Marke der Eaton Corporation.
